Как уменьшить электромагнитные помехи в солнечных системах (мой личный опыт).

Автор статьи указывает на то, что подключение солнечного инвертора к линии заземления переменного тока помещения только увеличит наводки. Мой личный опыт это подтвердил. Как я писал ранее до подключения солнечных панелей в месте моего стационарного радиоприема использовал длинный экранированный провод. Экраны двух проводов были соединены с контуром заземления дома. Когда инвертор работал только в режиме «источника бесперебойного питания», это решение было удачным. С переходом на питание от солнечных панелей, инвертор с рассвета до заката работает постоянно и как следствие наводки по цепи заземления проникают в помещение с моей рамочной антенной, а экранированный провод становиться антенной.

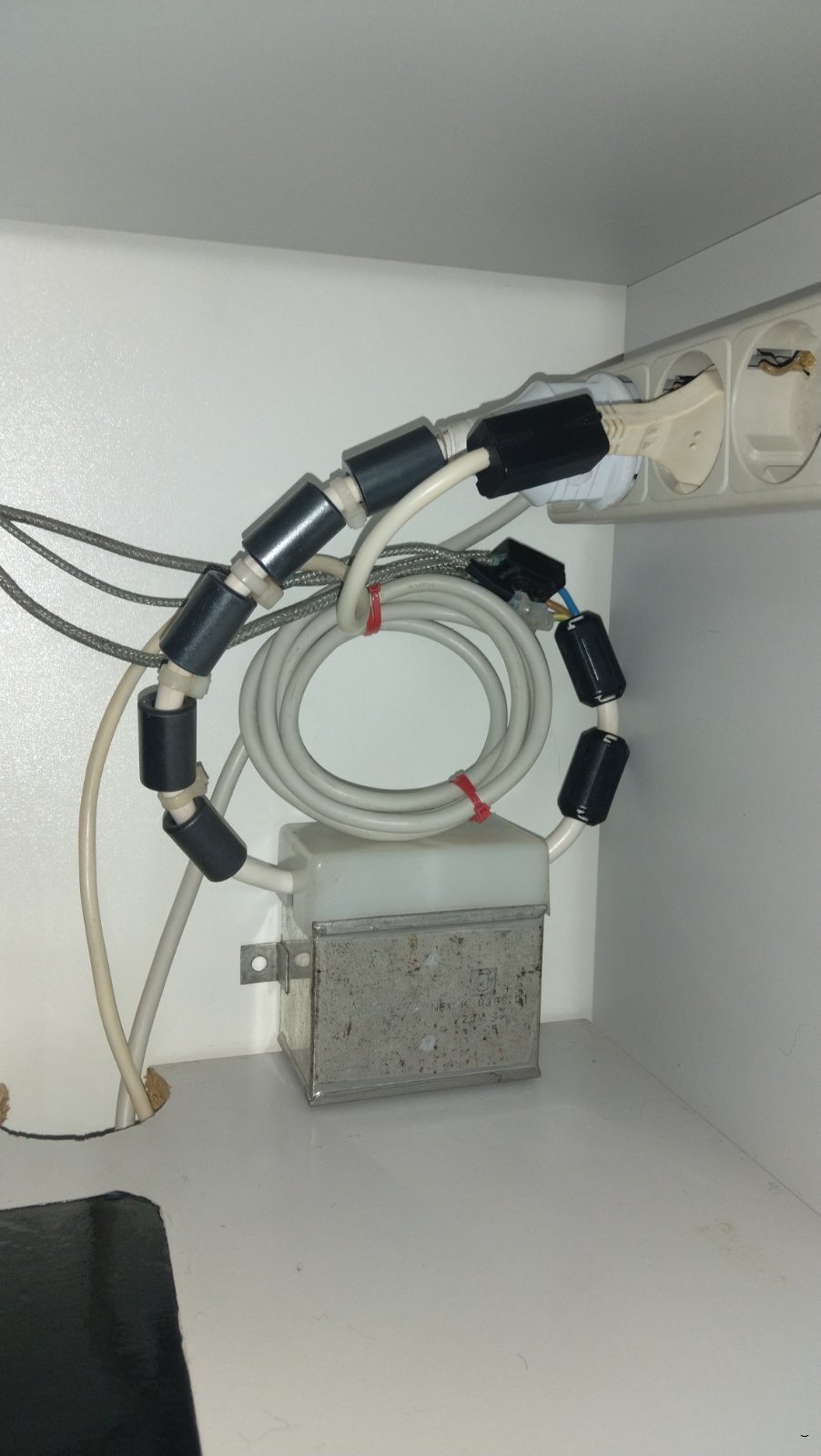

Так как рамочная антенна не реагирует на электрическое поле, то для защиты от «паразитного» магнитного поля решил использовать экран проводов, отключив его от контура заземления дома и добавить отдельный экранированный  провод заземления. Соединение с проводкой дома выполнил через сетевой фильтр от вычислительной техники:

Результат: к значительному ослаблению помех это решение не привело. Инвертор как «передатчик» и проводка дома как «антенна» продолжают работать. Но размеры «антенны» для излучения помех в непосредственной близости от места радиоприема удалось сократить.

Частота 7720 кГц, поворот рамки антенны на 180 градусов. В середине записи положение, при котором уровень помех от инвертора минимален:

Прикосновение рукой к экранированной оплетке проводов на максимальном удалении от антенны. До середины записи кратковременные и далее длительное:

Частота 9820 кГц Всемирная радиосеть. Поворот рамки антенны влево, вправо от положения минимума помех. Экранированный кабель сети инвертора находится  в метре от антенны.
