Как уменьшить электромагнитные помехи в солнечных системах (мой личный опыт).
Источник бесперебойного питания.
Провел поиск источника помехи, которая не отстраивалась вращением моей магнитной антенны в моем шеке. Дождался отключения света. Подключил антенну к приемнику от аккумуляторной батареи. И по очереди отключал все что подключено у меня к сети инвертора. В результате источник был найден. Им оказался мой Off-line ИБП, к которому подключен мой ПК. Причем даже в выключенном состоянии он продолжает создавать наводки приличного уровня. Только полное отключение его сетевого кабеля прекращало паразитное излучение. Входящий и все выходящие кабеля на нем полностью «закрыты» ферритовыми фильтрами защелками. Добавил сетевые фильтры на вход и выход. Не помогло. Вывод - источник в самом ИБП. При том что он заземлен и по технической документации соответствует требованиям электронно-магнитной совместимости. Магнитные антенны не реагируют на электрическое поле. Поэтому решил экранировать ИБП от излучения магнитного поля.
Как это сделать прочитал в книге «М. Л. ВОЛИН ПАРАЗИТНЫЕ СВЯЗИ И НАВОДКИ»:
От постоянного и медленно изменяющегося переменного магнитного поля защищаются с помощью экранов, изготовленных из ферримагнитных материалов (пермаллоя или стали) с большой относительной магнитнойпроницаемостью μ. При наличии такого экрана линии магнитной индукции проходят в основном по его стенкам, которые обладают малым магнитным сопротивлением по сравнению с воздушным пространством внутри экрана. Качество экранирования таких полей зависит от магнитной проницаемости экрана и сопротивления магнитопровода, которое будет тем меньше, чем толще экран и чем меньше в нем стыков и швов, идущих поперек направления линий магнитной индукции. Этот вид экранирования будем называть шунтированием магнитного поля экраном. Экранирование переменного высокочастотного магнитного поля чаще всего производится с помощью экранов, изготовленных из не магнитныхметаллов. Оно основано на использовании того же явления магнитной индукции, которое приводит к возбуждению наведенных э.д.с. и токов. Таким образом, явление индукции, временно квалифицированное нами как нежелательное, делается опять полезным.

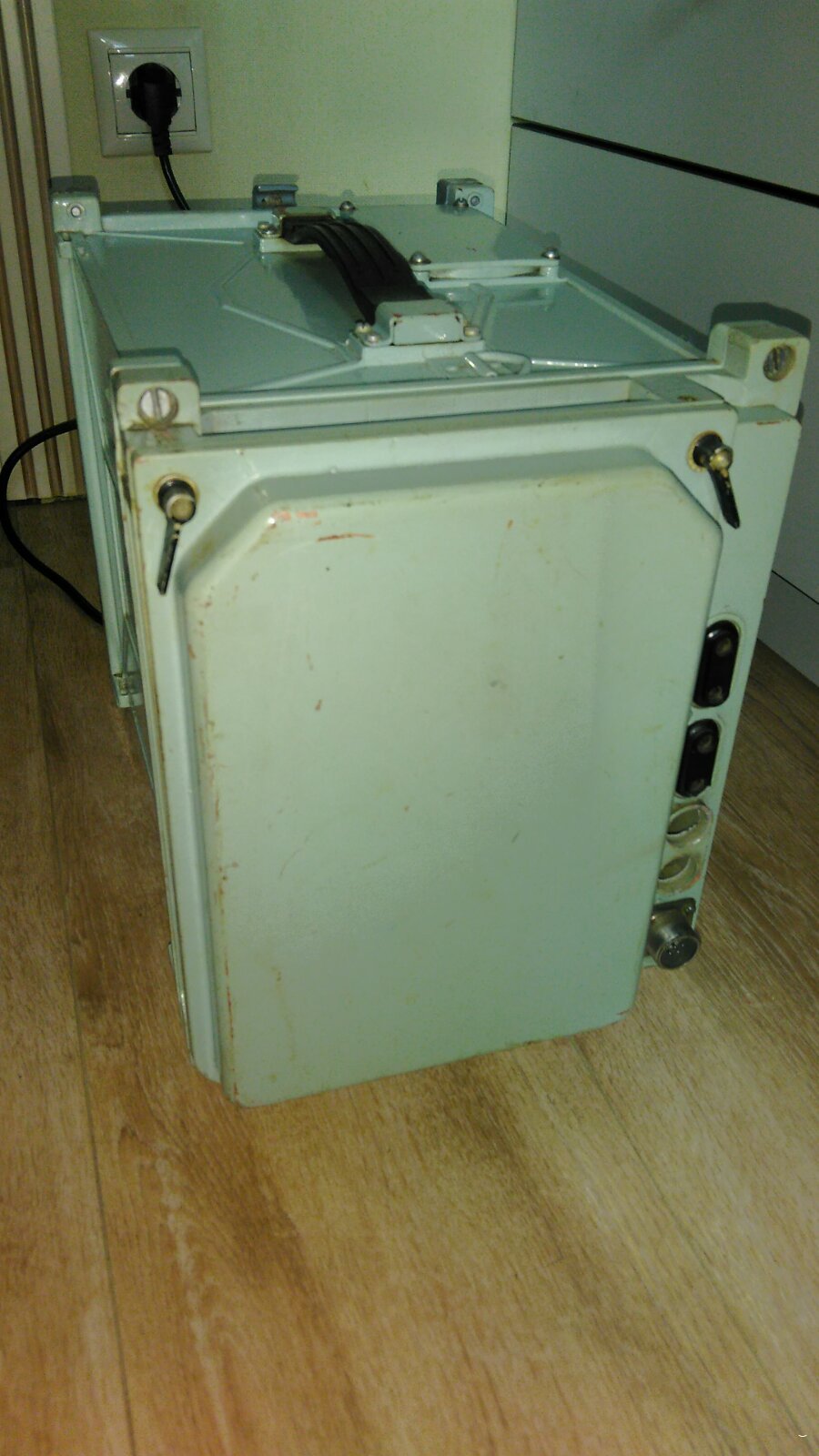

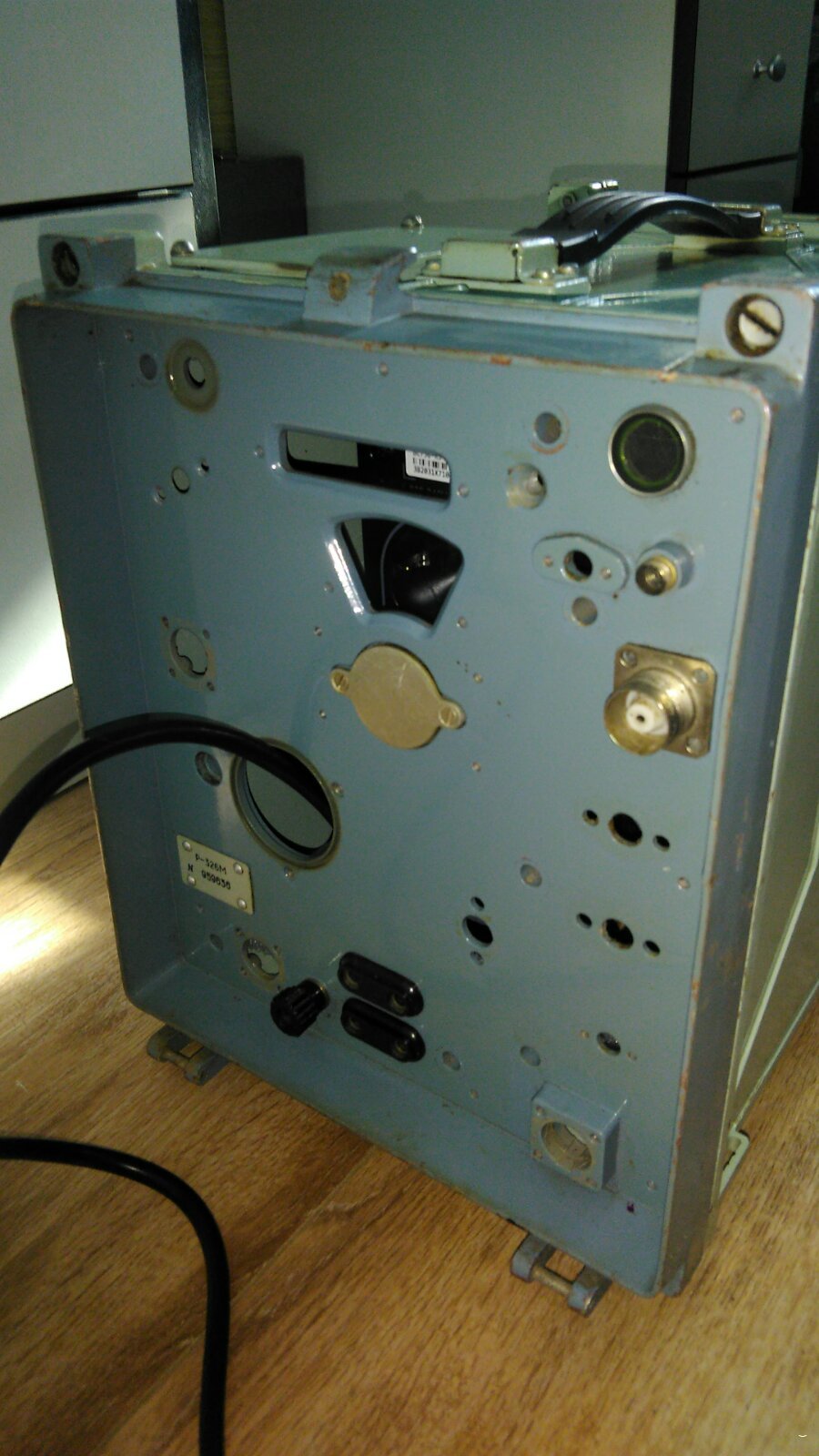

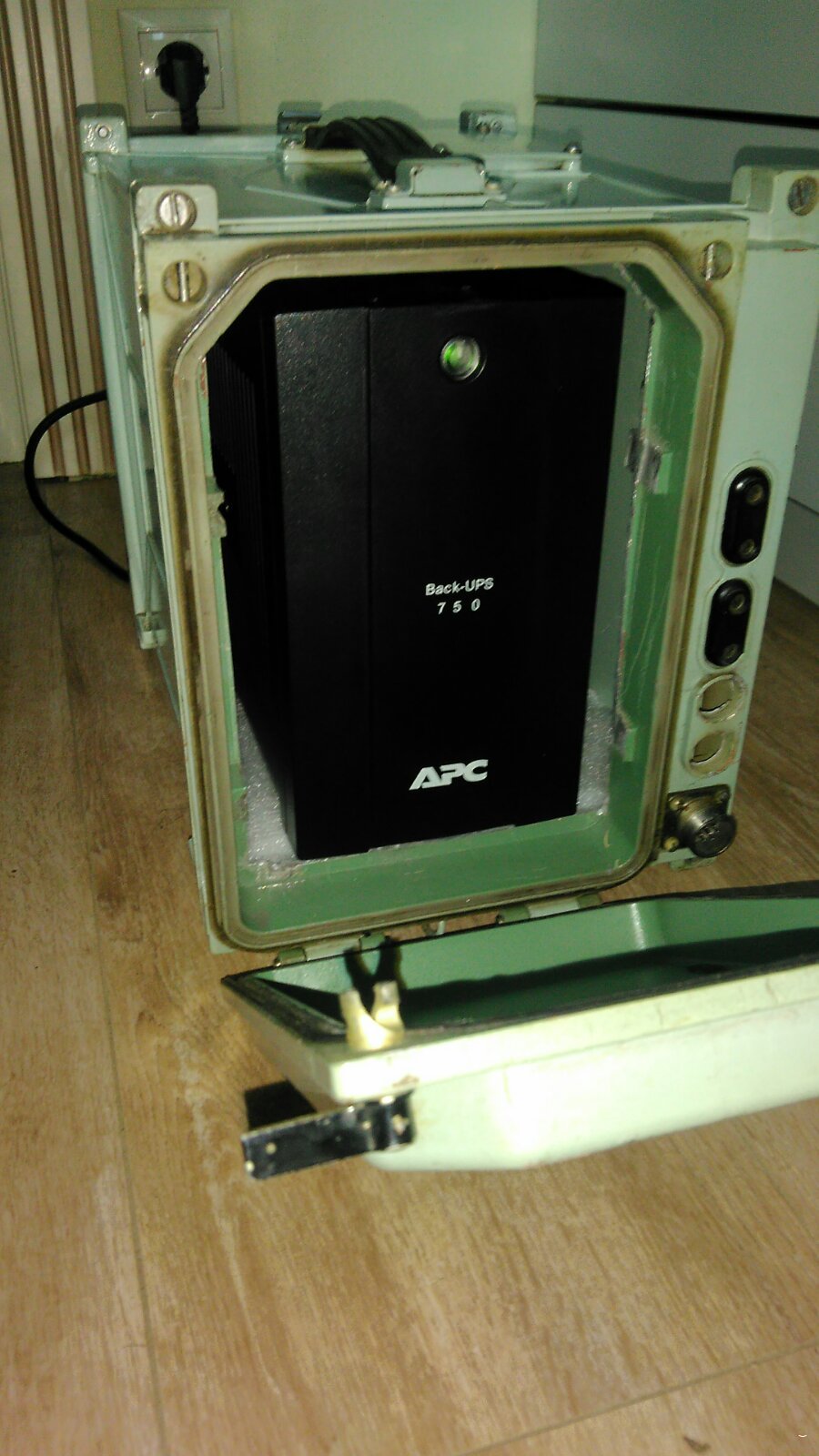

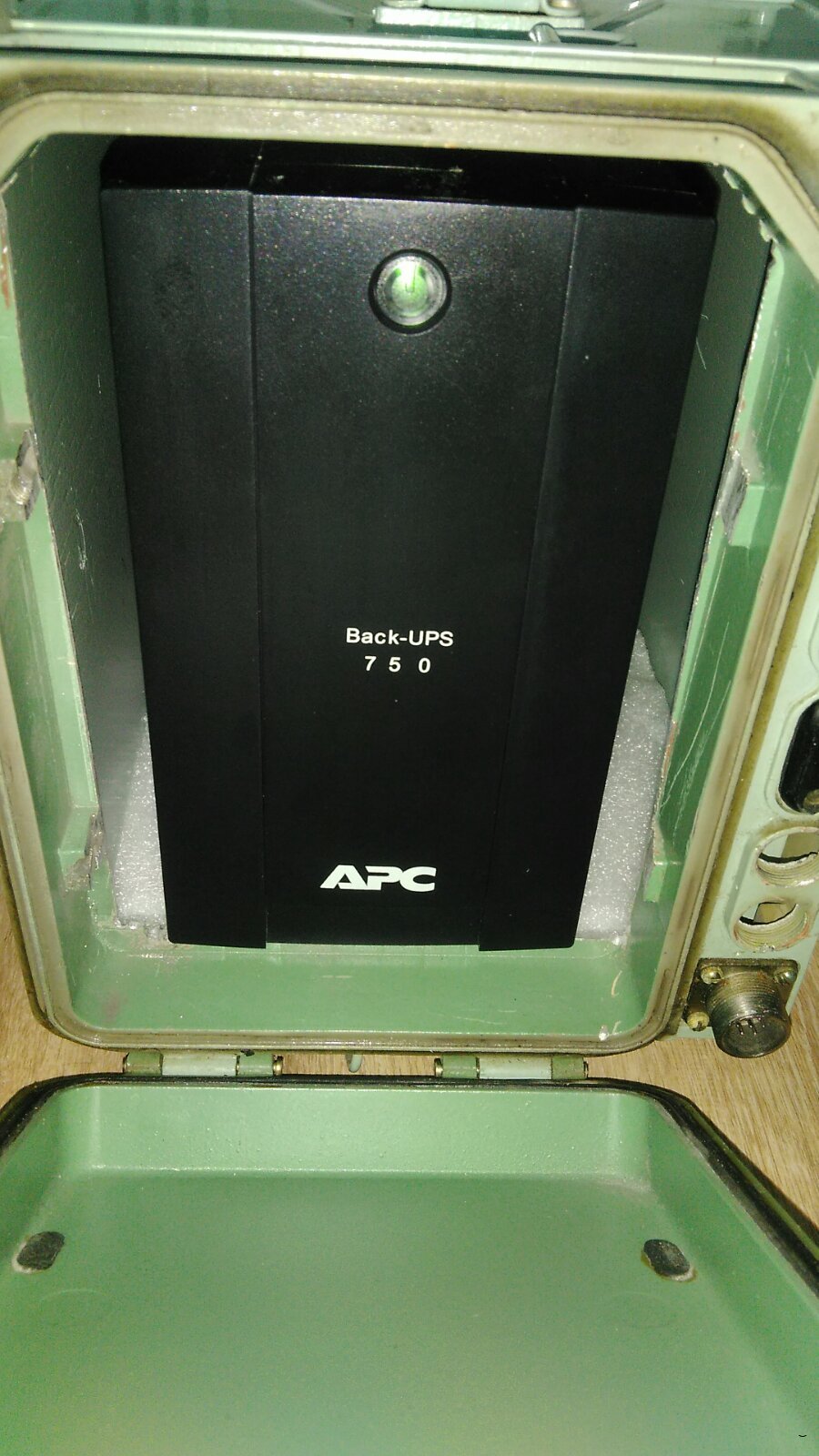

Мой вариант экрана – цельный корпус от радиоприемника Р-326м из алюминиевого сплава:
Результат – помехи магнитным антеннам уменьшились в разы. Я снова могу достаточно комфортно слушать радио в моем шеке отстроившись от помех вращением рамки.
Есть еще одно наблюдение. Длинный экранированный сетевой кабель, при установке что до него, что после становиться антенной. И некритичный, но все равно мешающий фон присутствует. Поэтому в периоды, когда свет есть, я переключаю ИБП на другую линию (не инвертор) коротким «защищенным» ферритовыми защелками кабелем, а длинный экранированный отключаю.
