FSL антенна (продолжение)

Доработка.

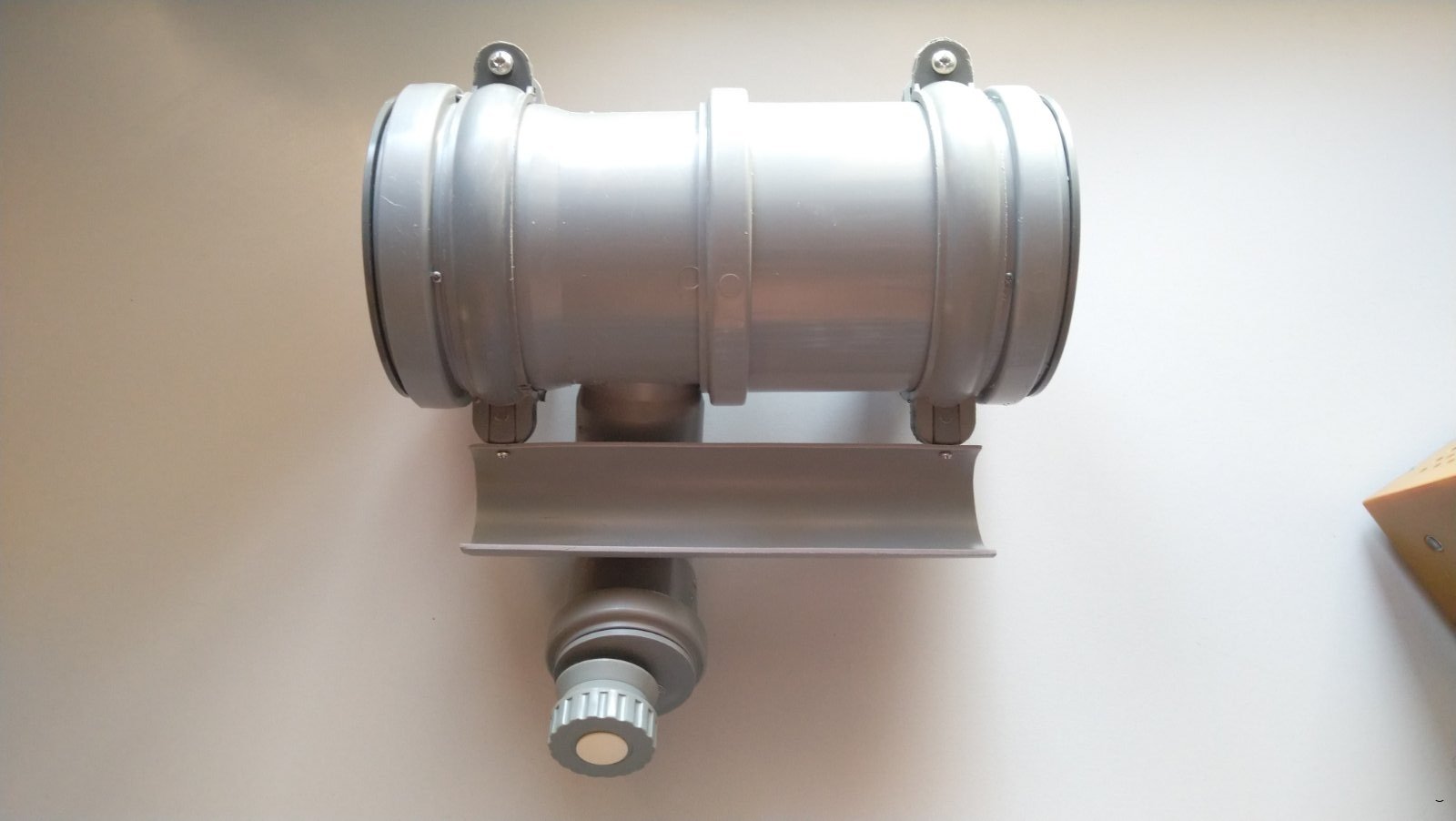

Для надежного удержания приемника на корпусе антенны добавил полочку-упор изготовленную их водопроводной трубы диаметром 50 мм:

Ошибка.

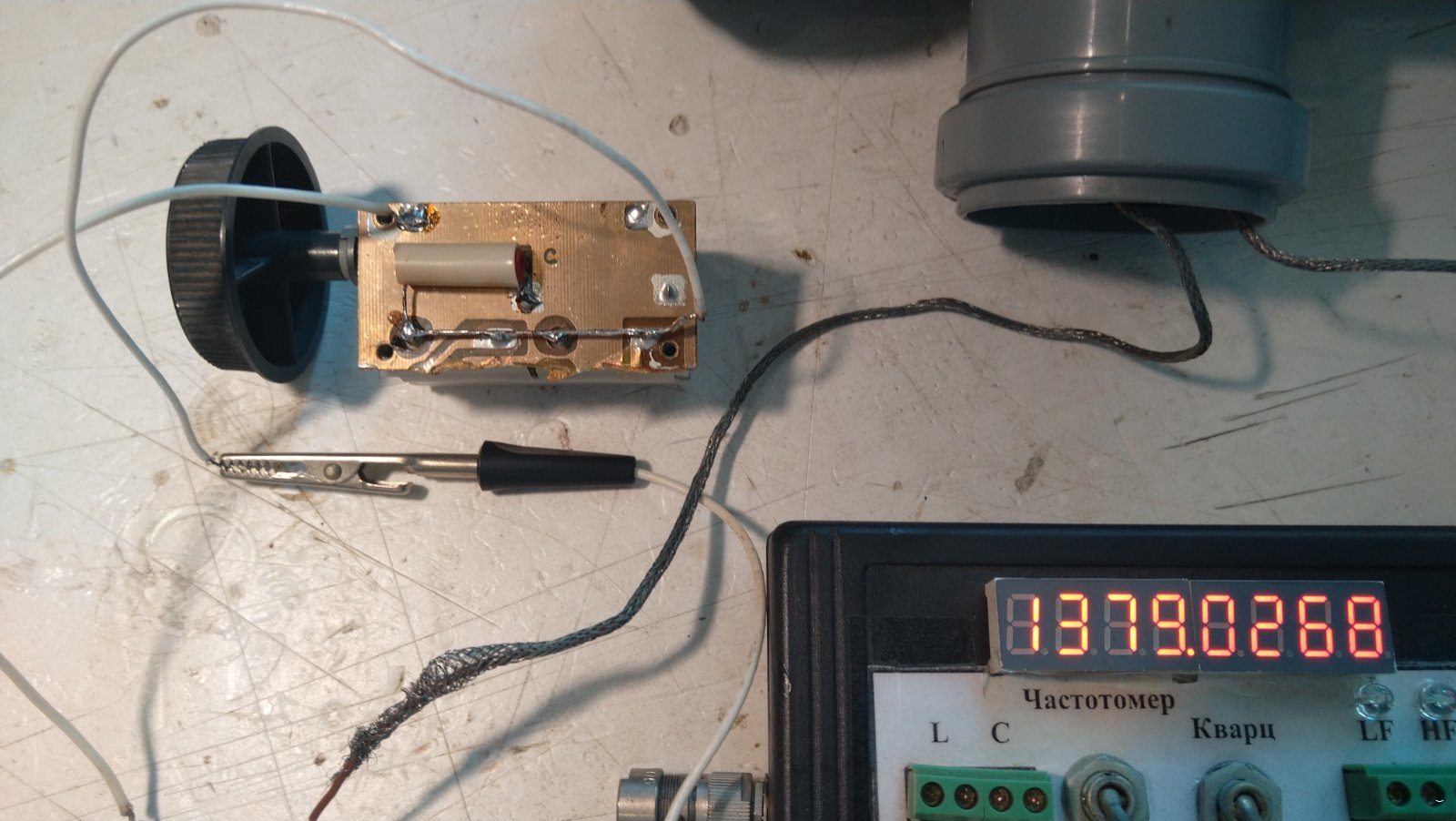

Для понижения и сужения полосы пропускания антенны я использовал керамический конденсатор постоянной емкости:

Как оказалось на практике у этого конденсатора емкость сильно зависит от температуры воздуха. Летом, когда температура в помещении стала 25 градусов и выше, полоса пропускания моей антенны переместилась вниз примерно до 600 кГц, а верхняя граница сдвинулась до 1200 кГц +/-. Поэтому я отказался от дополнительного конденсатора и вернул антенне первоначальные параметры.

Первые впечатления:

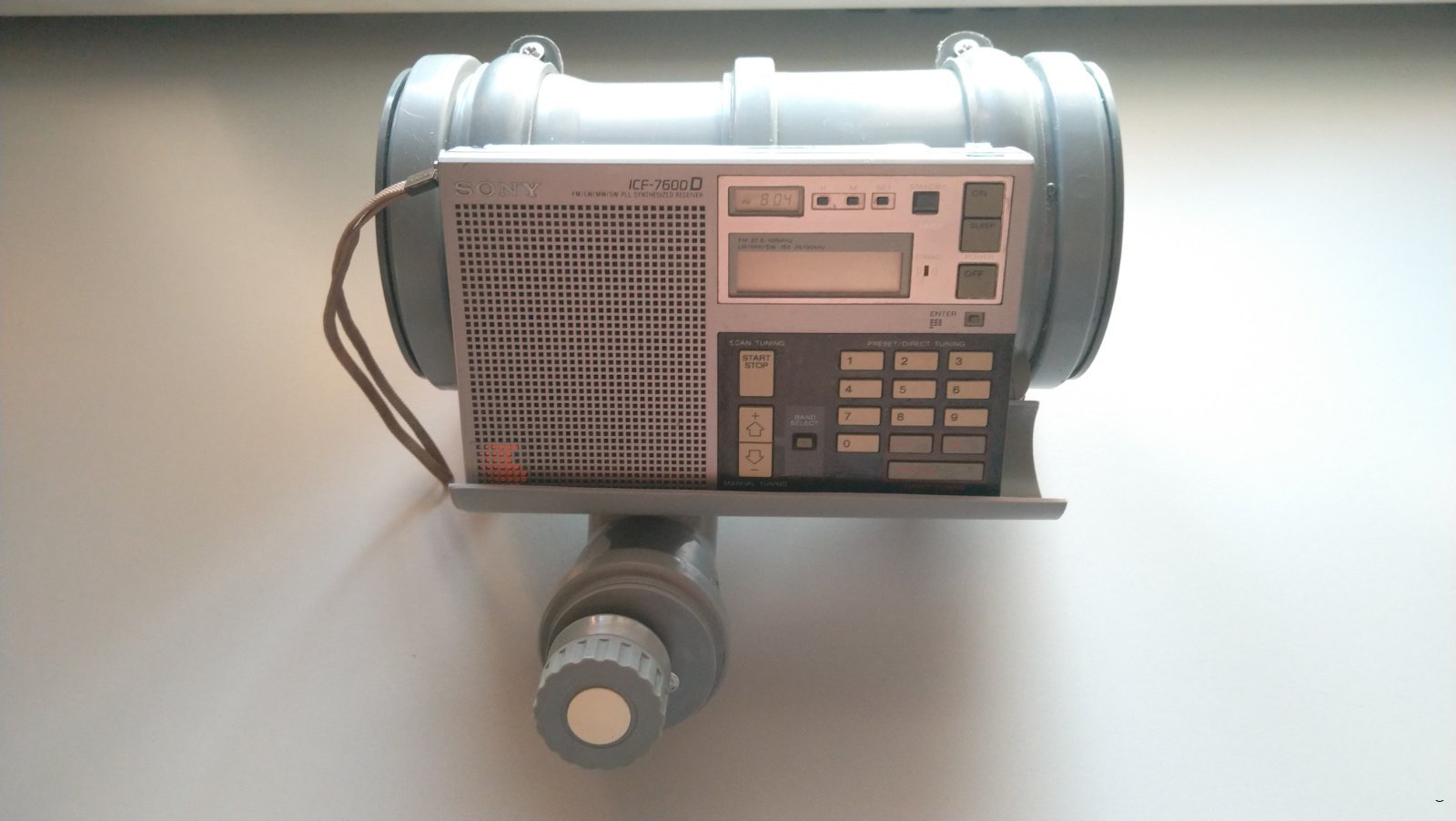

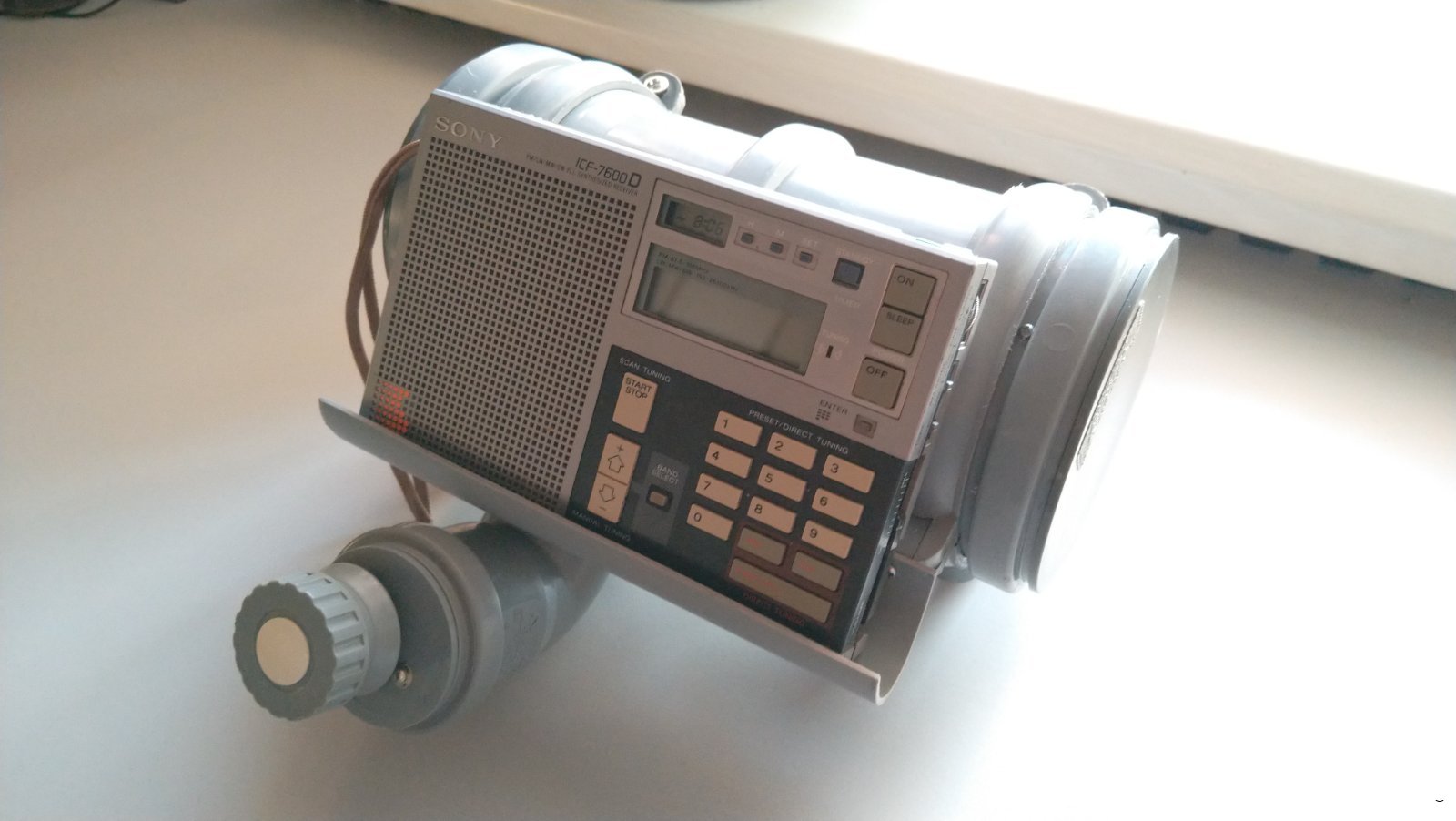

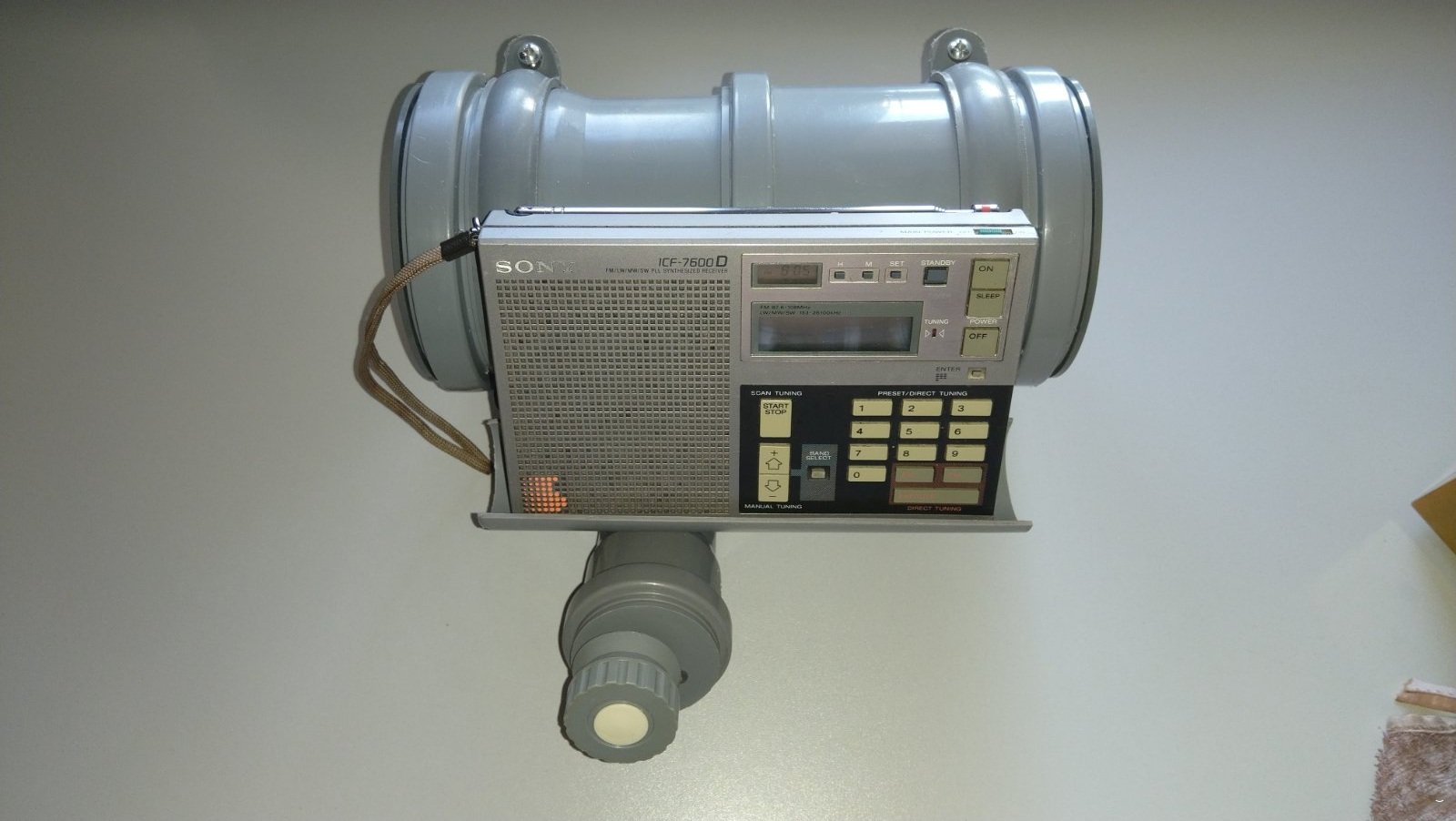

Антенна получилась довольно компактная 25 см шириной. Что я и ставил себе целью при постройке варианта FSL антенны используя промышленную катушку антенного контура и концентраты поля. Антенна и приемник конструктивно – один объект, что с одной стороны экономит место для ее использования, а с другой обеспечивает удобство и оперативность работы с элементами управления приемника и ручки настройки антенны. Все одном месте:

Антенна несмотря на такие компактные размеры работает эффективно, но непривычно для меня после использования ферритовых антенн подключаемых к антенному входу приемника:

1. У такой антенны отсутствует минимум уровня принимаемого сигнала. При расстройке антенного контура от частоты резонанса, приемник продолжает принимать сигнал на свою встроенную ферритовую антенну. То есть точная настройка на частоту приема контролируется по максимуму уровня сигнала на выходе приемника.
2. Антенна усиливает принимаемые бытовые наводки и помехи. Но это ощущается только при очень слабых сигналах DX станций. Увеличение усиления сигнала на частоте приема перекрывает уровень шумов с эфира.
3. Большое усиление сигнала подавляется системой АРУ приемника и при достаточном уровне сохраняется неизменным. Это применимо для мощных местных радиостанций. Их сигнал достаточный и при приеме на внутреннюю антенну, использование внешней не приводит к еще большему его усилению. Но это свойство позволяет использовать FSL антенну для обеспечения стабильности приема мощных или местных средневолновых радиостанций. В моменты флуктуации (падения уровня) сигнала внешняя антенна обеспечивает усиление упавшего уровня сигнала.
