FSL антенна (продолжение)

FSL антенна (продолжение)
Антени
   ut4ubz
15:13, 30 червень 2025
4
0

Конденсатор переменной емкости.

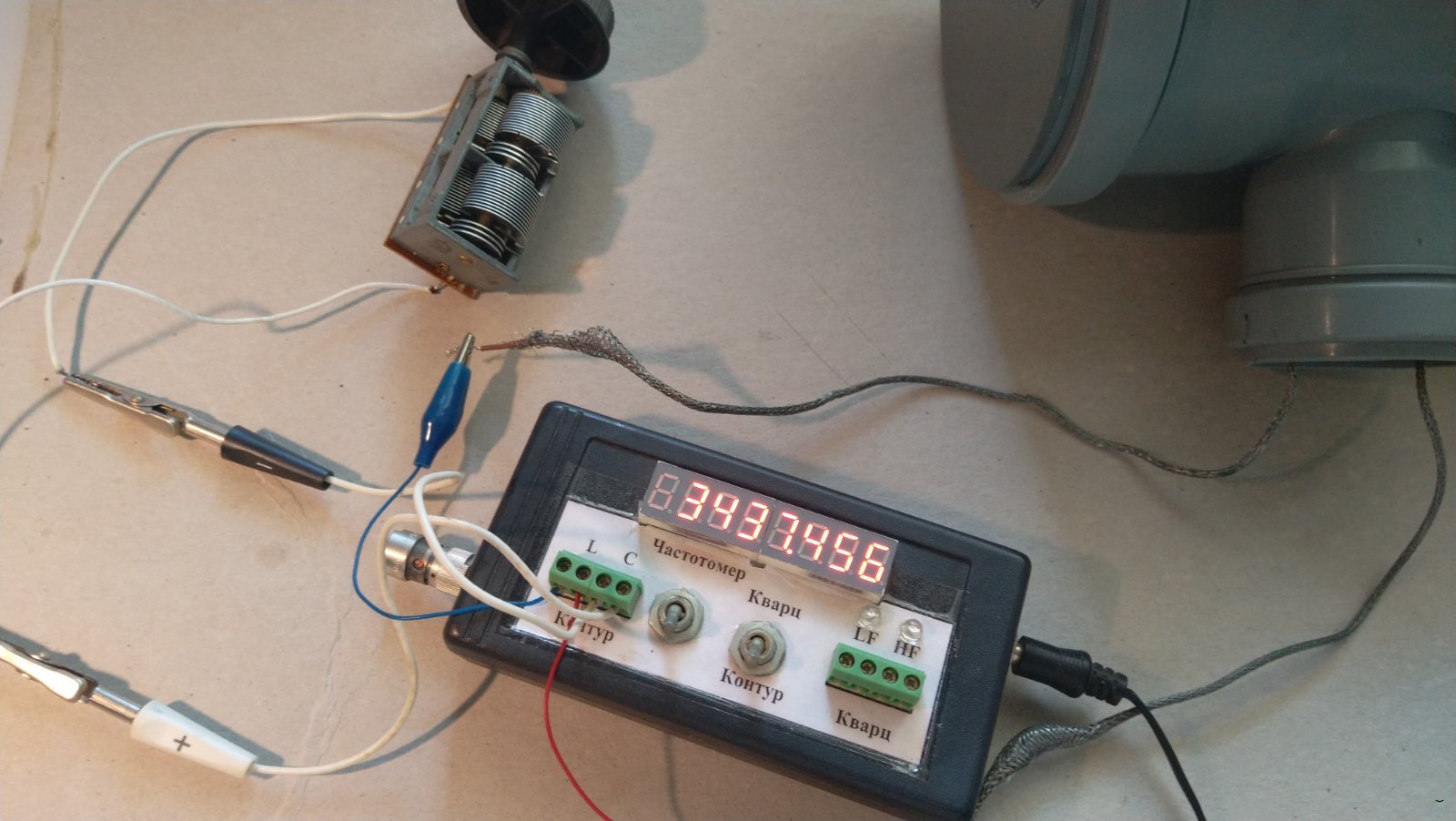

Проверил параметры антенного контура после установки в корпус. Концентраторы поля сместили полосу антенны вверх по частоте:

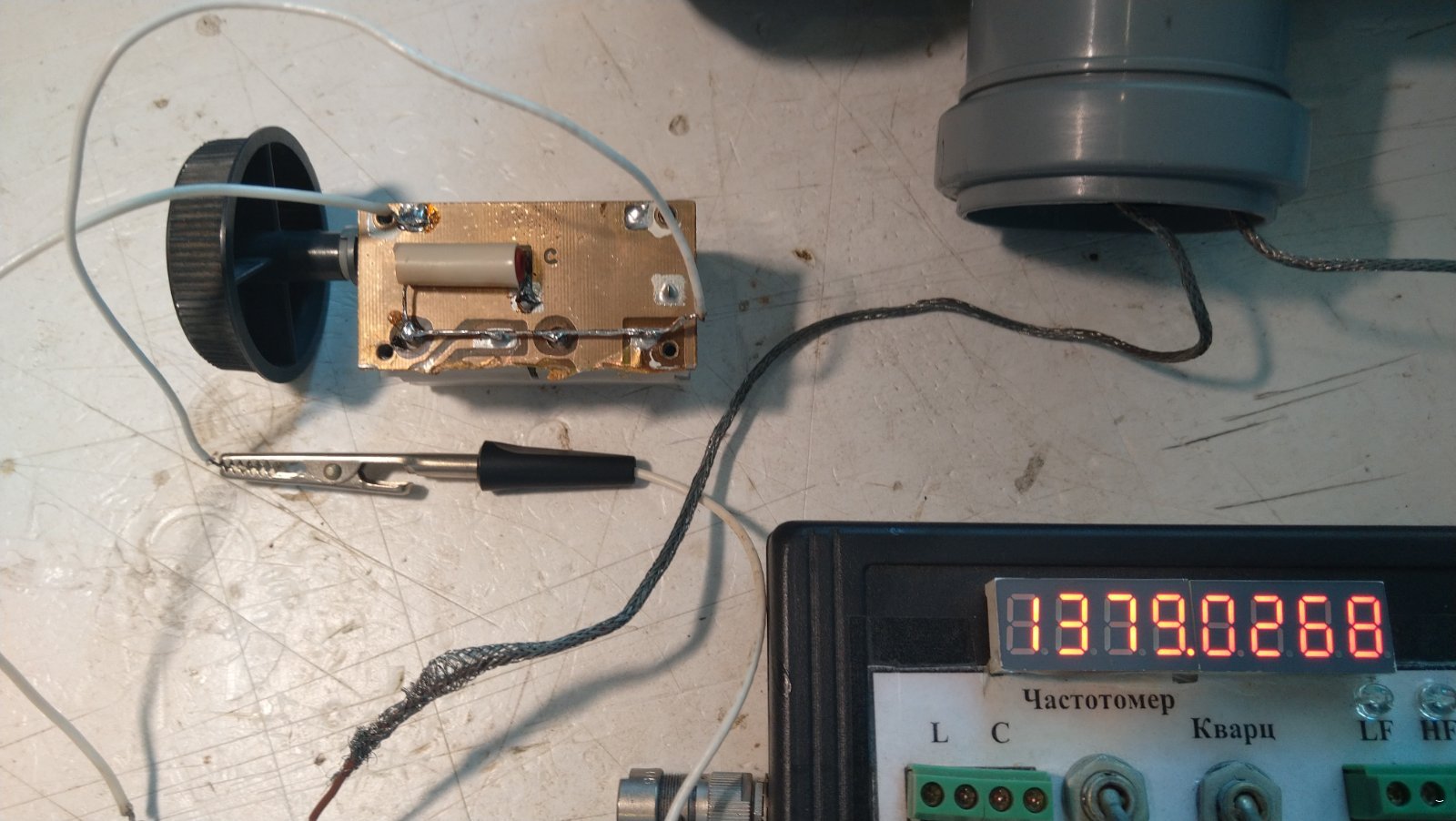

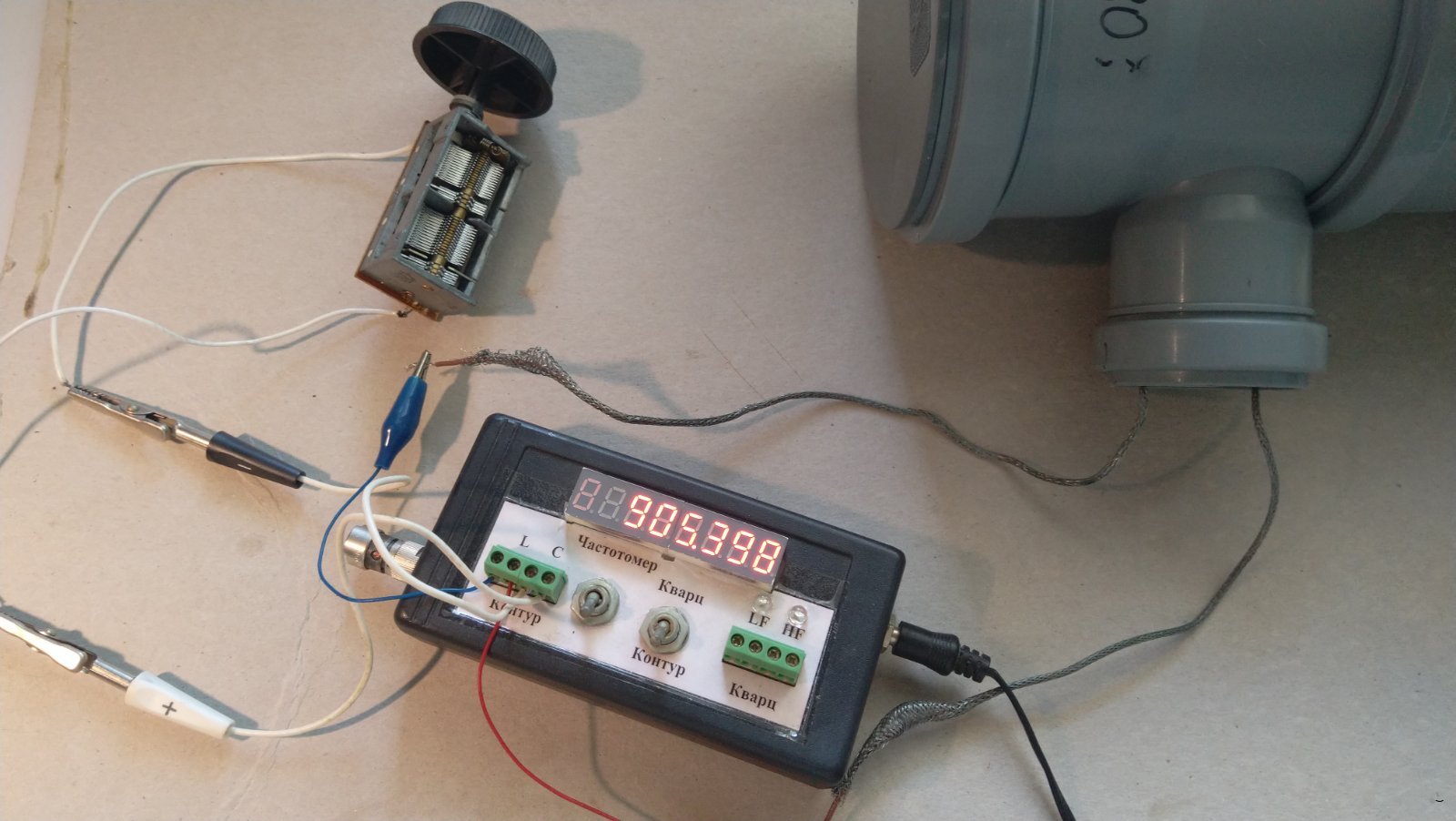

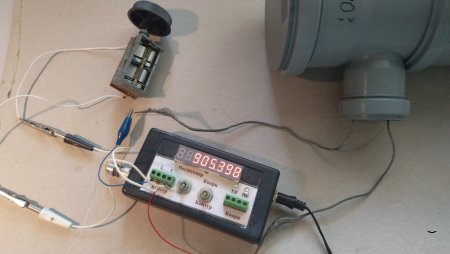

Такой принимаемый диапазон мне не требуется. Поэтому подключил параллельно КПЕ керамический конденсатор. Методом подбора выбрал емкостью 200 пФ. Так принимаемая полоса антенны опустилась до 800 кГц, а верхняя граница стала  равной 1650 кГц:

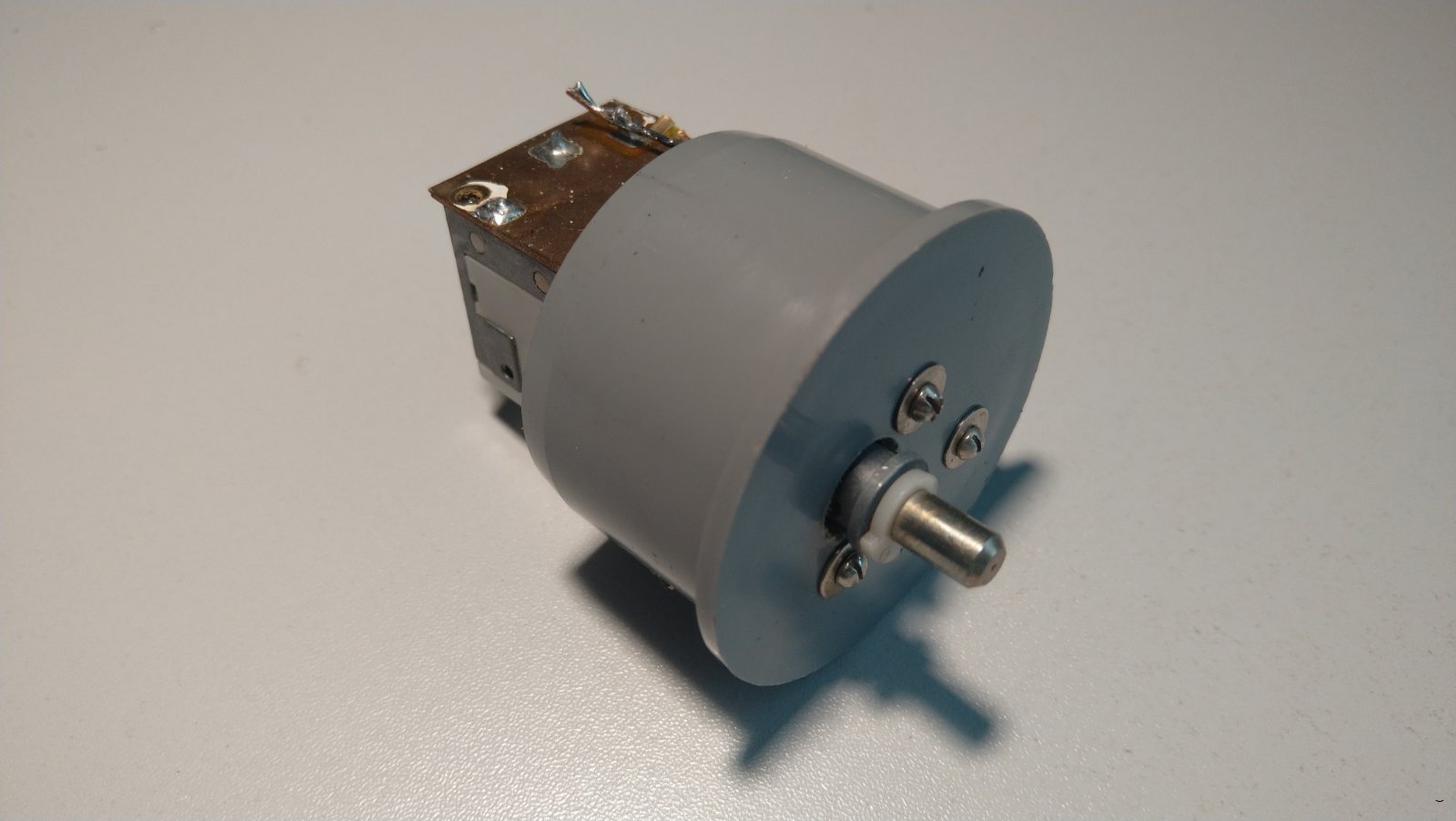

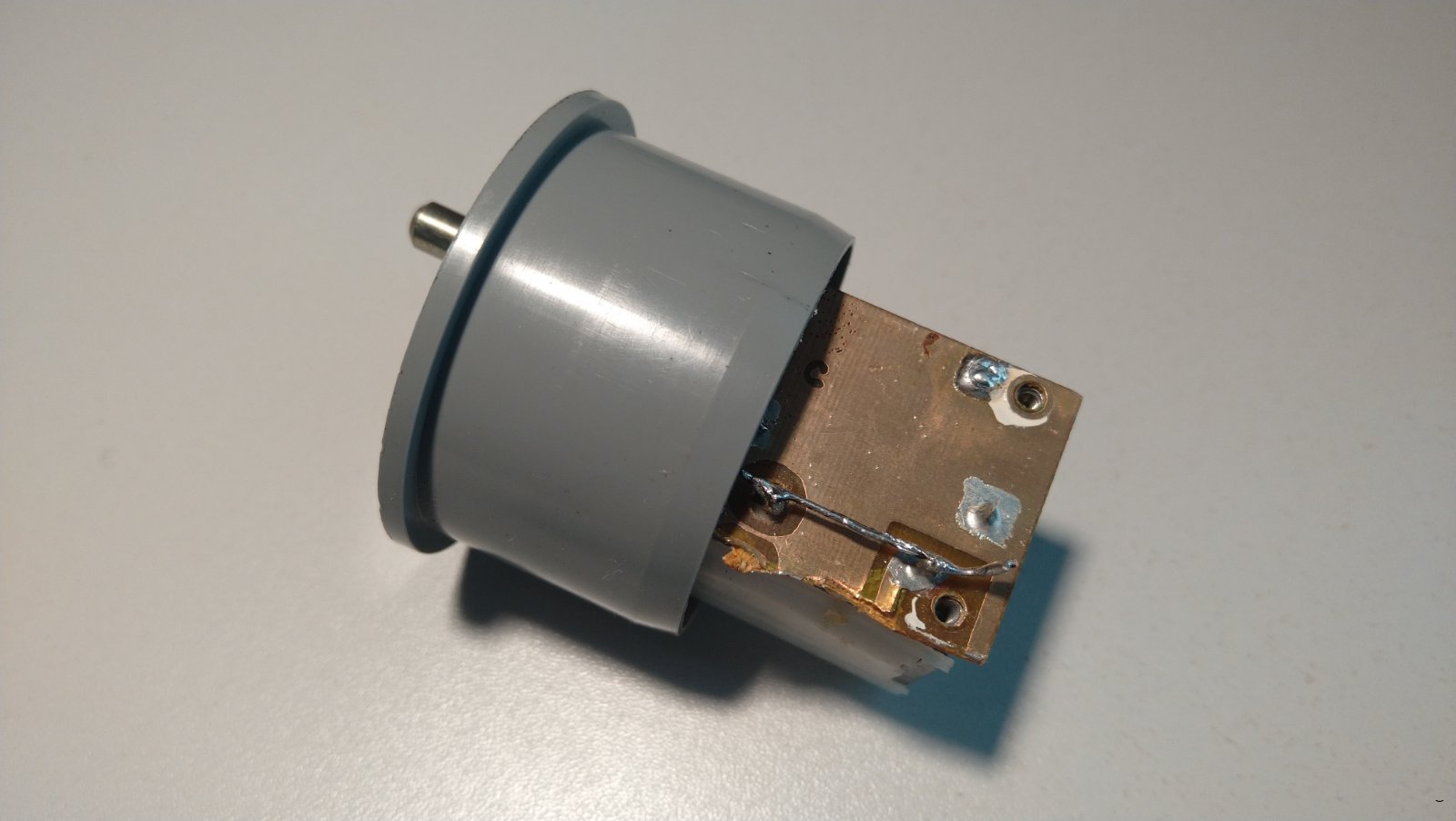

Размеры конденсатора переменной емкости позволяют разместить его в стандартной водопроводной трубе диаметром 50 мм:

Продолжение следует …
