FSL антенна (продолжение)

Теория и планы.

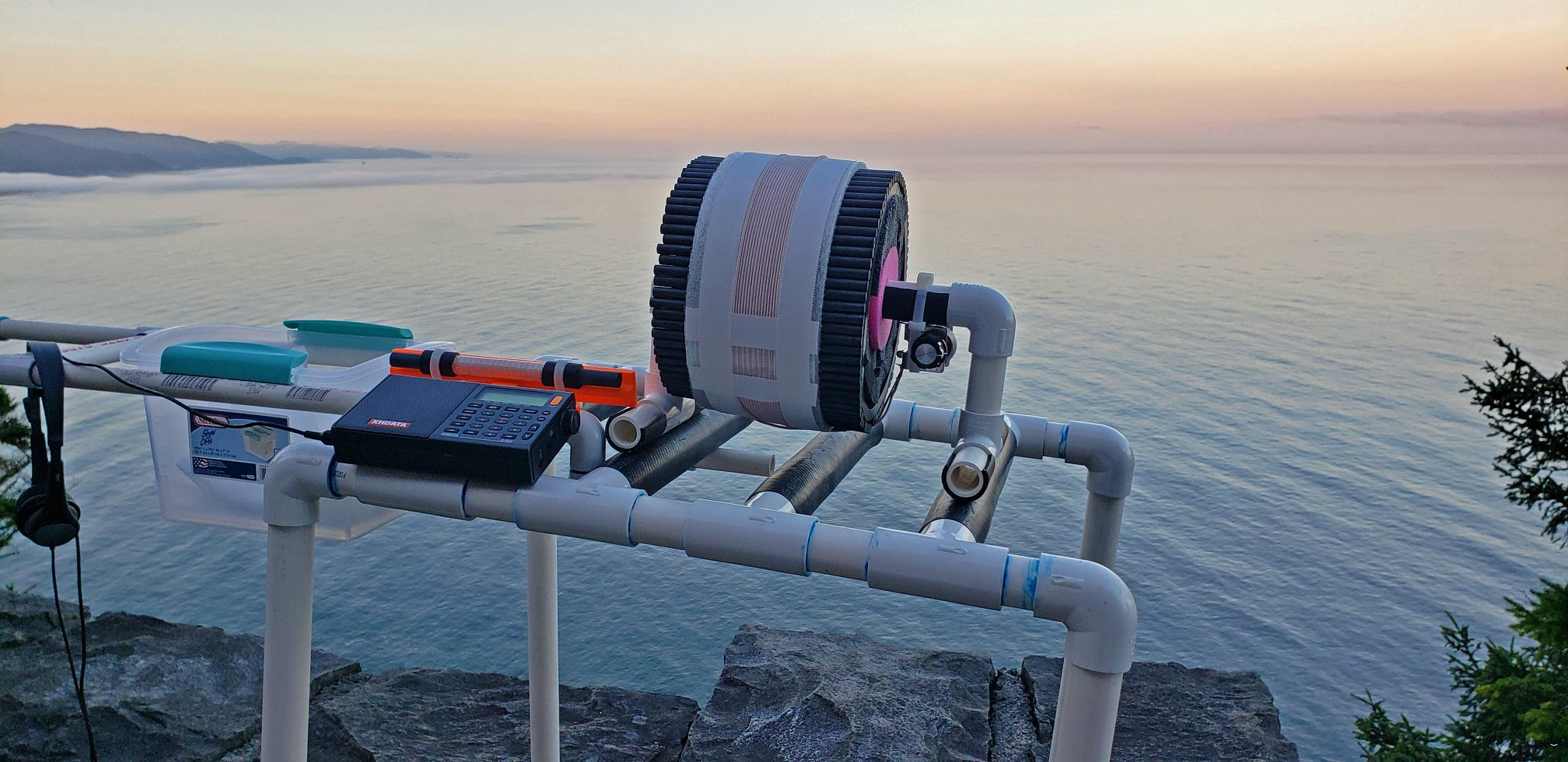

В общепринятом виде FSL антенна это цилиндр большого диаметра с высотой равной длине ферритовых стержней уложенных по всей его окружности:

Теоретический материал по такой конструкции изложен в работе Zoltan Azary https://swling.com/blog/2023/01/pdf-analysis-and-design-of-fsl-antennas/ (оригинал):

машинный перевод:

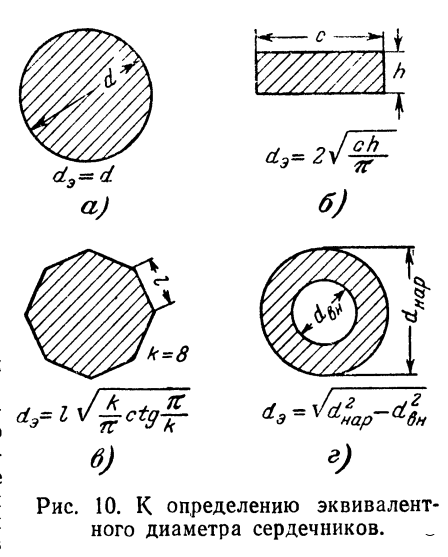

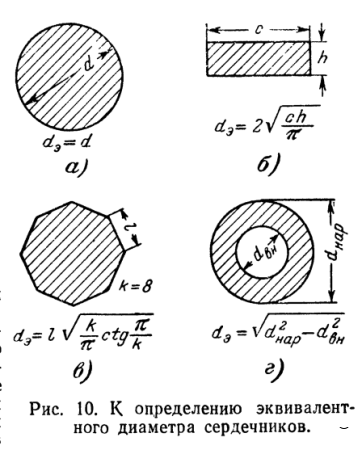

Так как у меня уже есть готовая катушка, изученный автором вариант антенны «втулки» не подходит. В моем случае антенна будет иметь цельный сердечник из 7ми ферритовых стержней. В таком виде эффективность антенны естественно мала из-за малого соотношения длины сердечника к его диаметру. Но будет не хуже, чем у варианта «втулки» с внешним диаметром 40 мм. Если бы я отказался от каркаса из керамики и разместил катушку через прокладку  в 5 мм. Я основываюсь на исследованиях В.И. Хомича «Ферритовые антенны»:

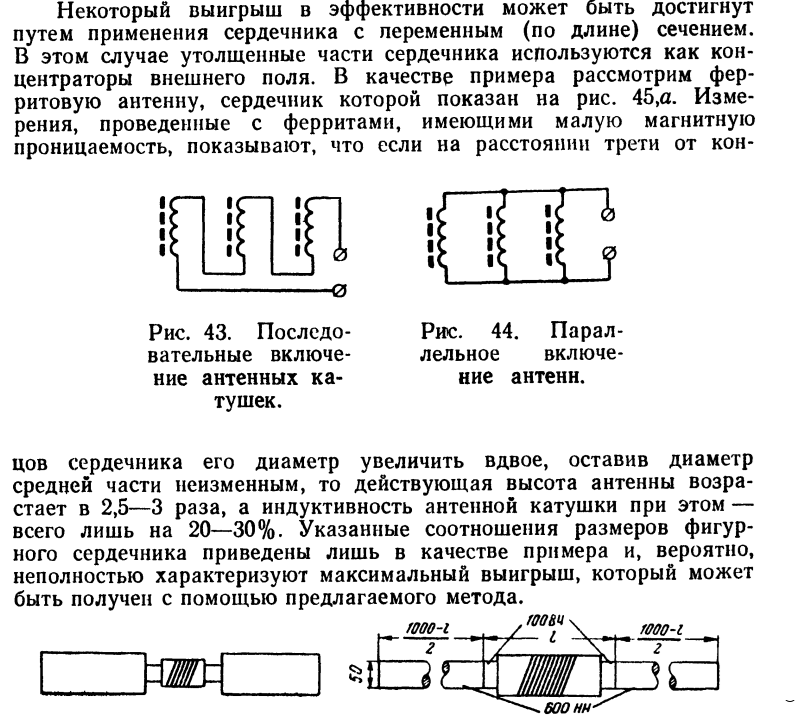

Стремясь сохранить минимальные размеры антенны и при этом повысить ее эффективность решил за счет двух концентратов поля по краям сердечника. Описанный в указанной работе Хомича и удачно проверенный в моих практических конструкциях способ:

Продолжение следует:
