FSL антенна (продолжение)

FSL антенна (продолжение)
Антени
   ut4ubz
18:02, 22 червень 2025
19
0

Концентраторы поля.

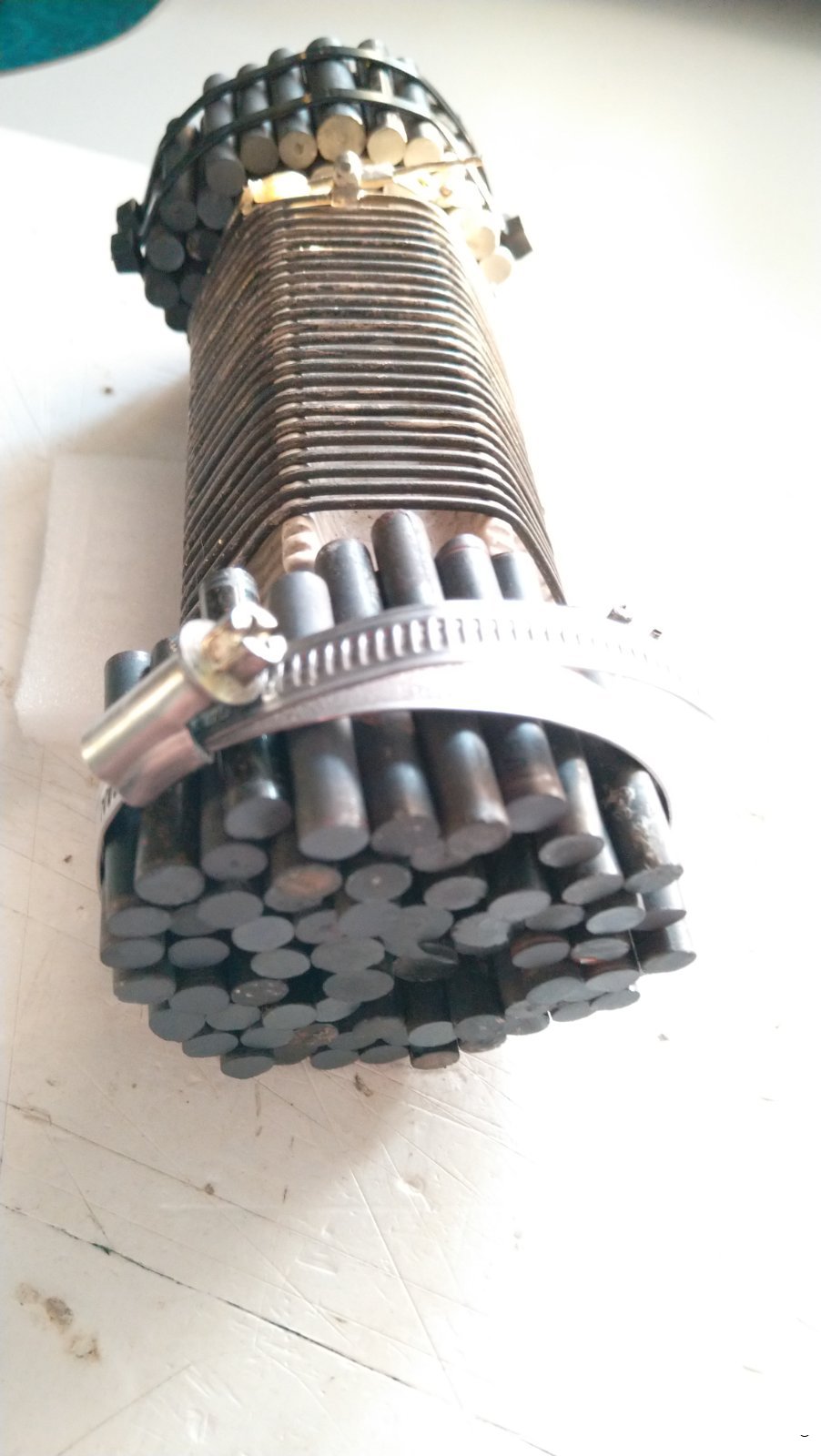

На практике собрать большой концентратор поля  из большого количества стержней оказалось не просто. Как вариант сначала использовал жесткий металлический хомут. Начинал с небольшого диаметра, потом увеличивал его добавляя сердечники. После фиксировал концентратор пластиковыми хомутами. Но результат меня не удовлетворил. Сердечники внутри набора держались не плотно и могли выпасть, разрушив конструкцию:

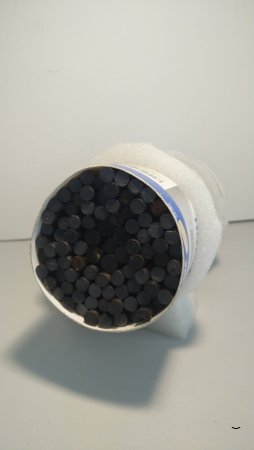

Решил сделать по другому. Во первых, со стороны катушки установил экраны из упаковочного поролона для исключения выпадения стержней во внутрь. Во вторых для фиксации набора стрежней применил муфту изготовленную из банки с эластичного пластика:

Так удалось довести количество стержней в наборе до 85 и получить фиксацию не ровной поверхности концентратора.

Продолжение следует …
