FSL антенна (продолжение)

FSL антенна (продолжение)
Антени
   ut4ubz
09:14, 07 травень 2025
13
0

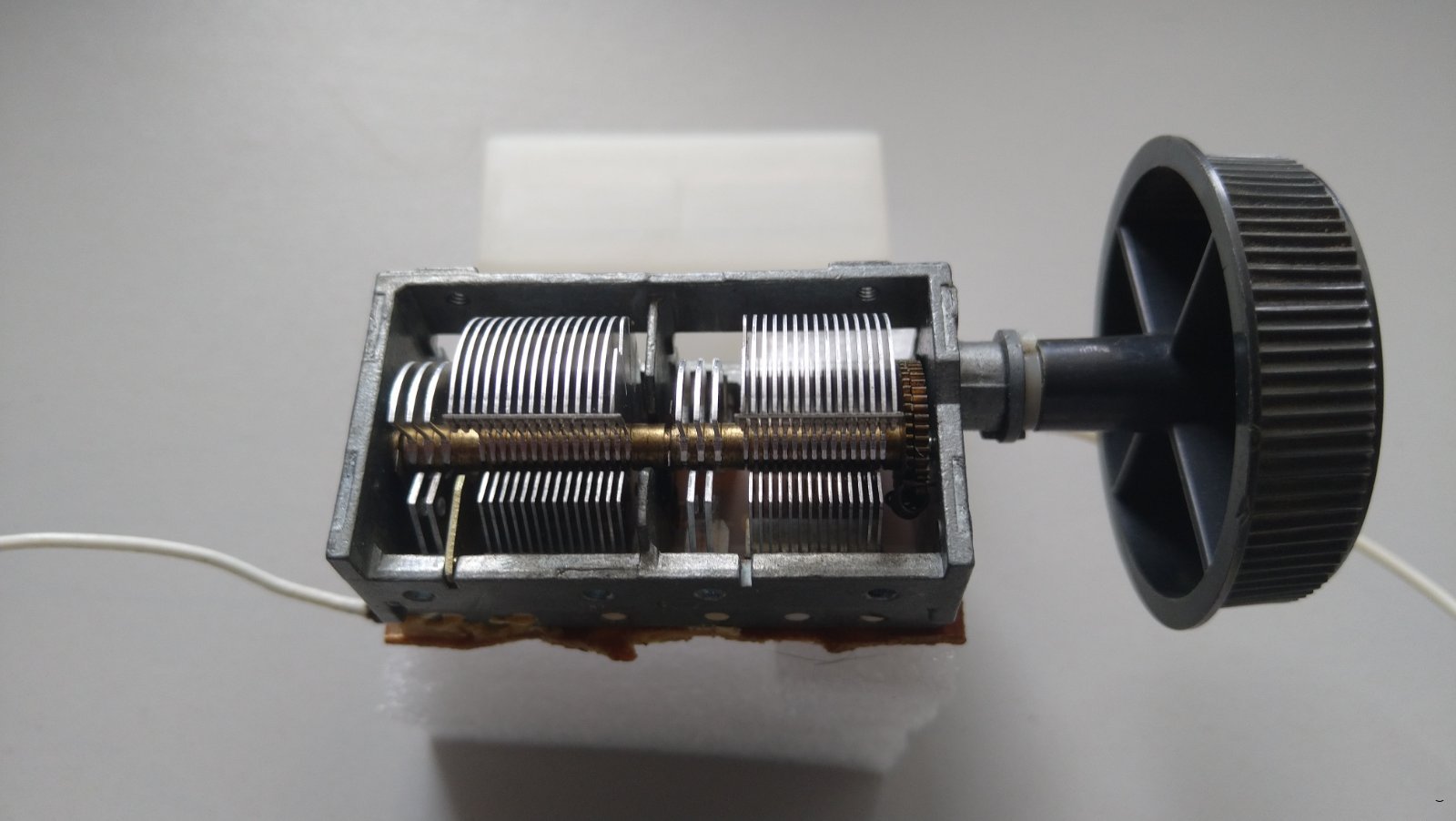

Конденсатор переменной емкости.

На интернет-аукционе удалось купить подходящий качественный КПЕ малого размера:

Максимальная емкость одной секции составила 330 пФ. Соединив обе секции КПЕ параллельно получилось антенным контуром перекрыть весь средневолновый вещательный диапазон.

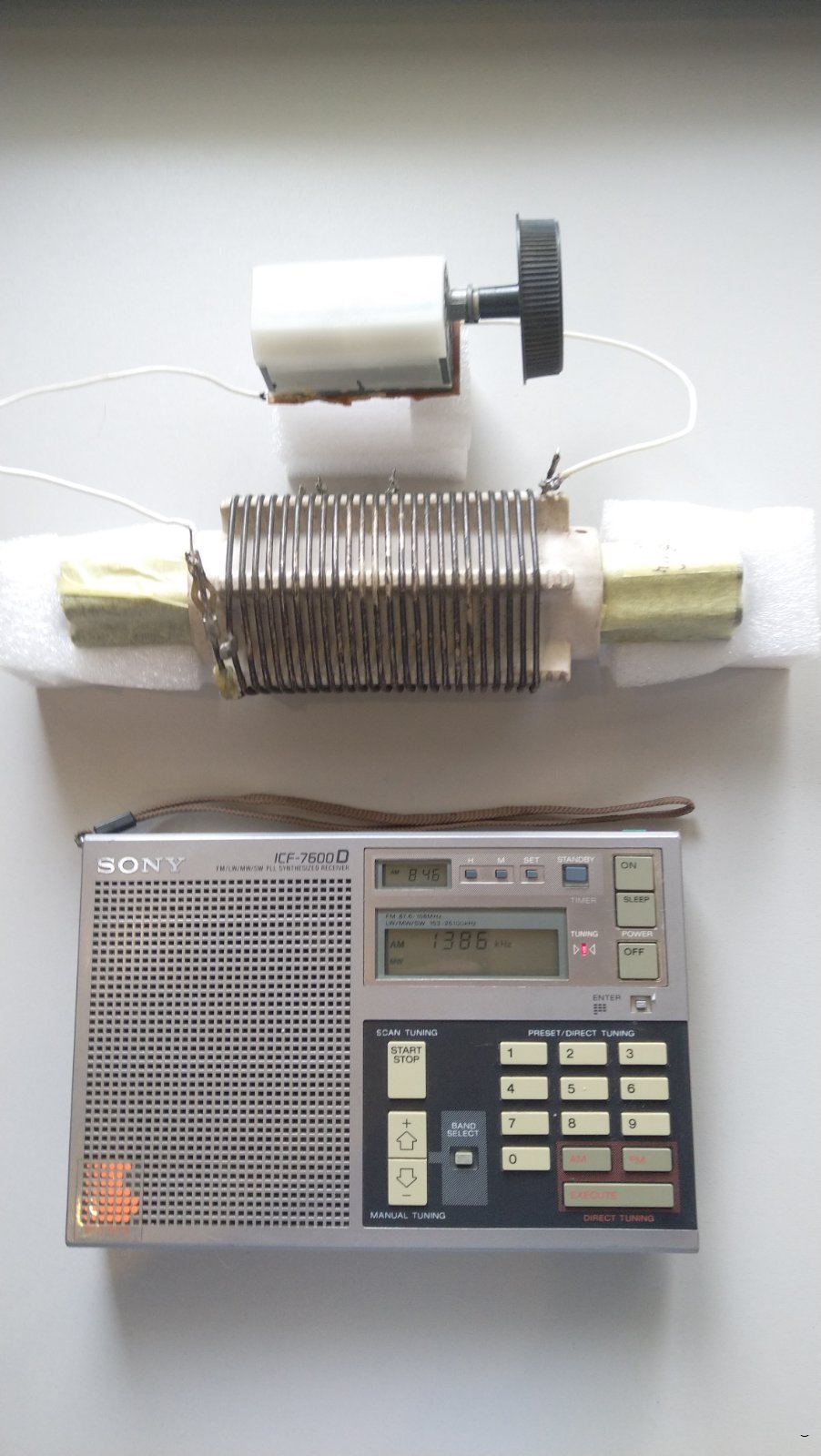

Пробное испытание:

Проверку проводил с приемником SONY ICF-7600D, вариант для Европейского рынка. Индуктивная связь ферритовая антенна приемника – антенная катушка начинает действовать расстояния 15 см. Результат: антенна работает. Уровень сигнала слабых станций при настройке антенны на частоту приема возрастает до 2х баллов по радиолюбительской системе измерения:

Продолжение следует …
