FSL антенна (продолжение)

FSL антенна (продолжение)
Антени
   ut4ubz
16:36, 27 червень 2025
13
0

Корпус антенны.

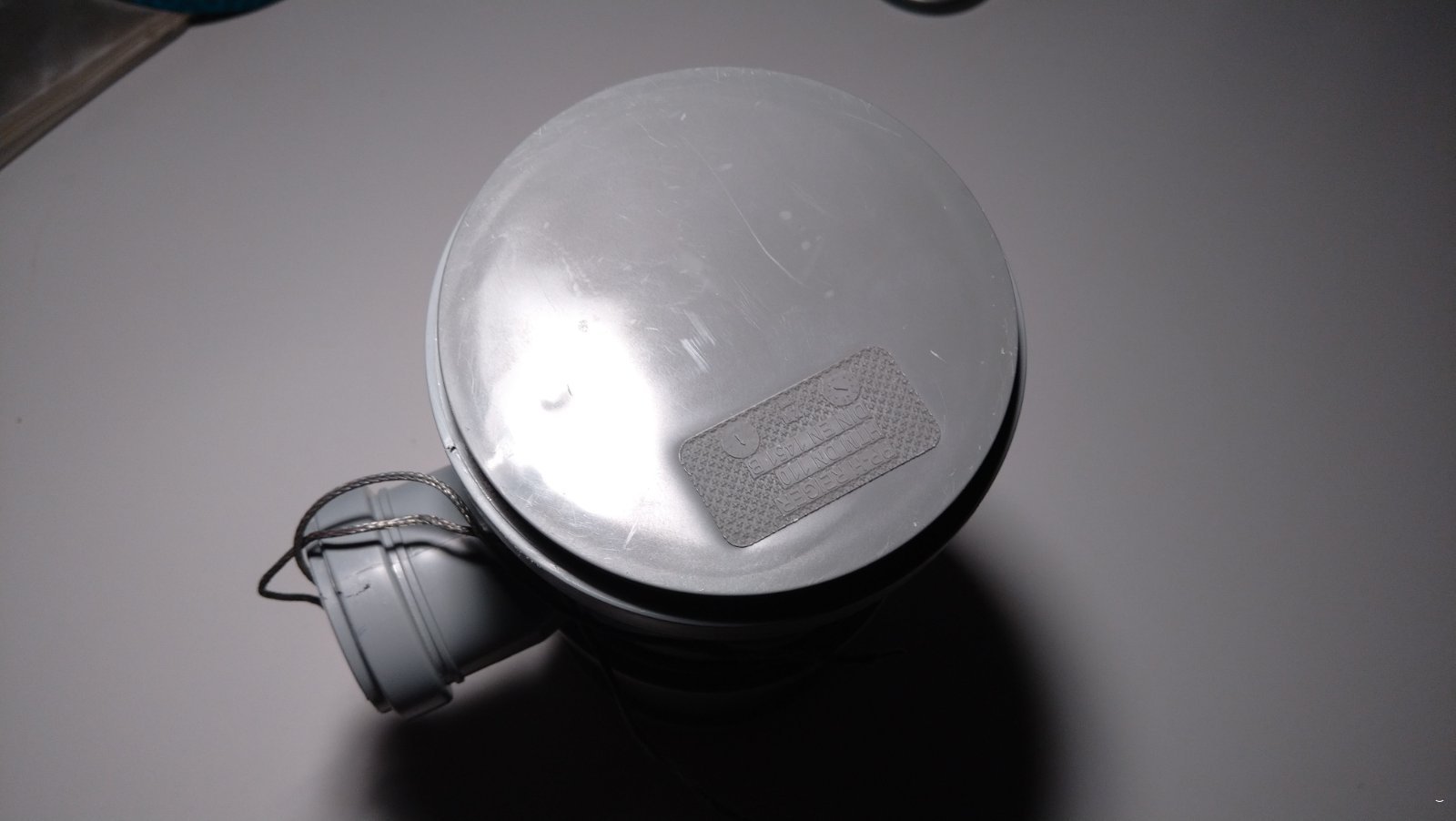

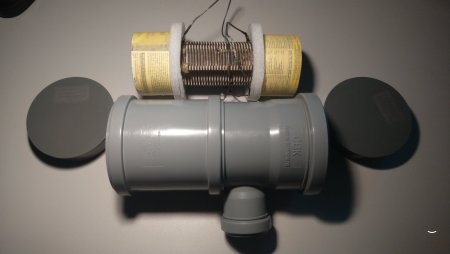

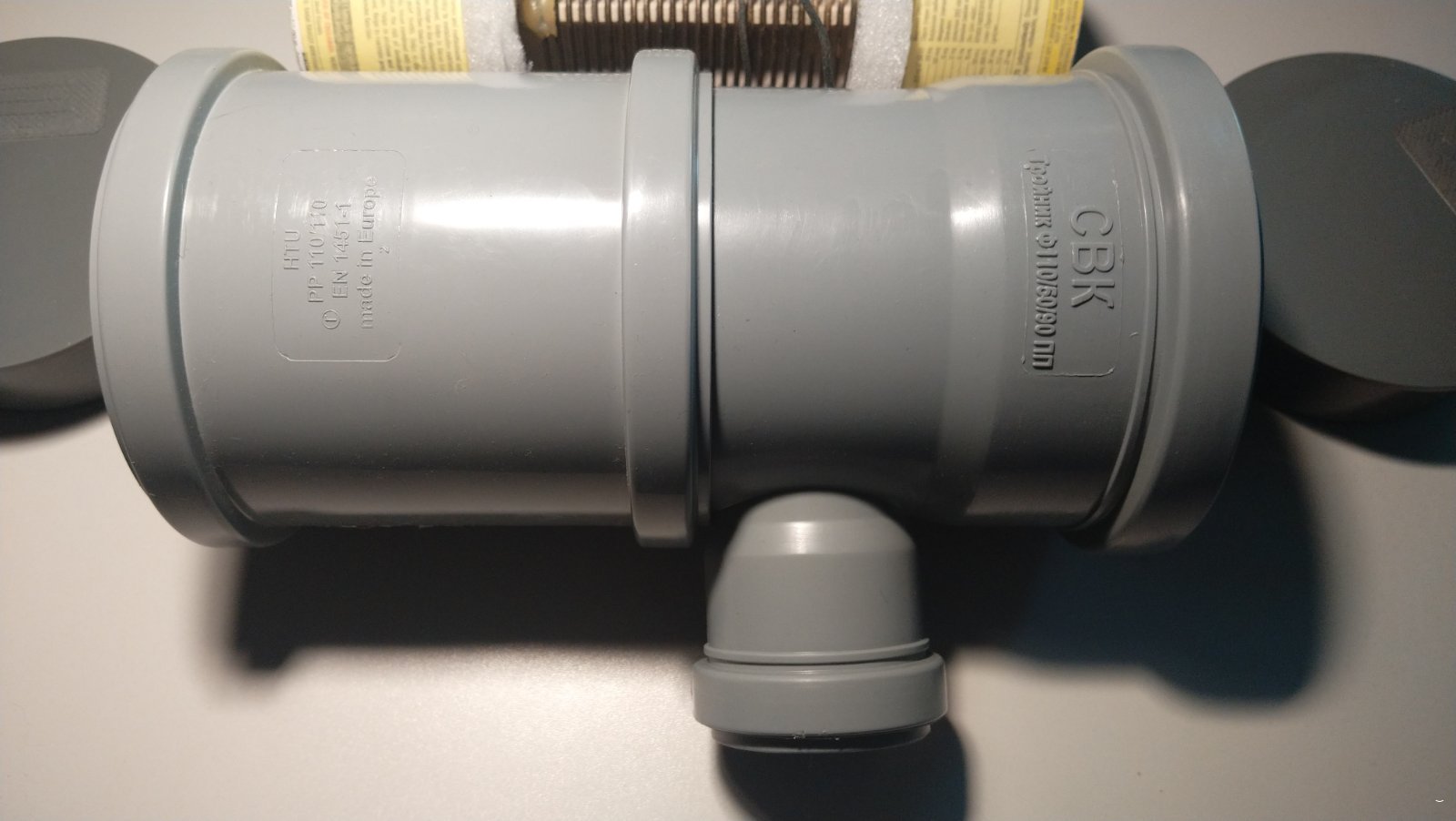

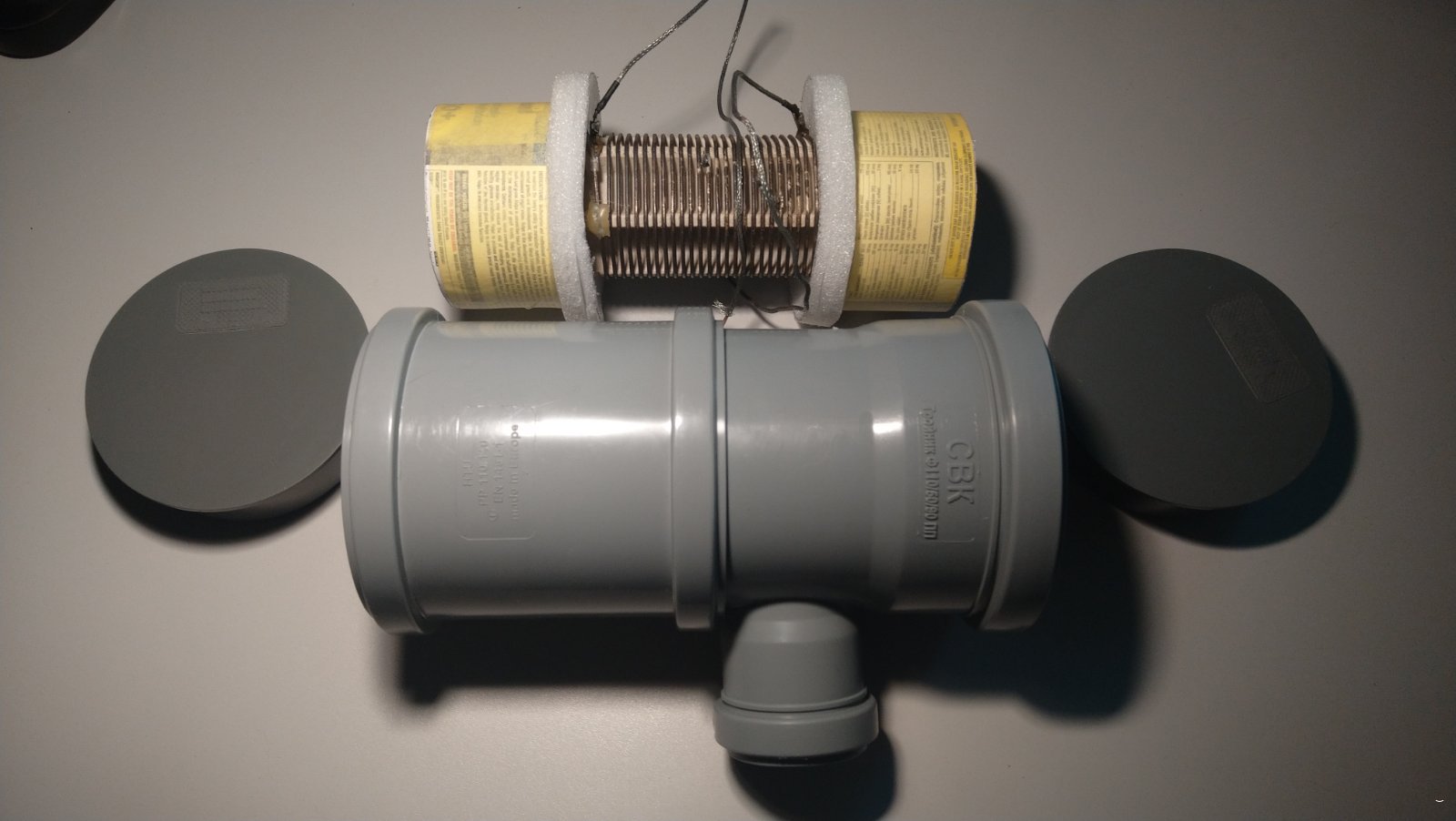

Антенный контур с концентраторами получился довольно не легкий. Ферриты как материал являются хрупкими. Поэтому желательно поместить его в корпус. Я для этой цели использовал элементы для построения водопроводной сети. Это разветвитель, муфта и заглушки труб диаметром 100 мм:

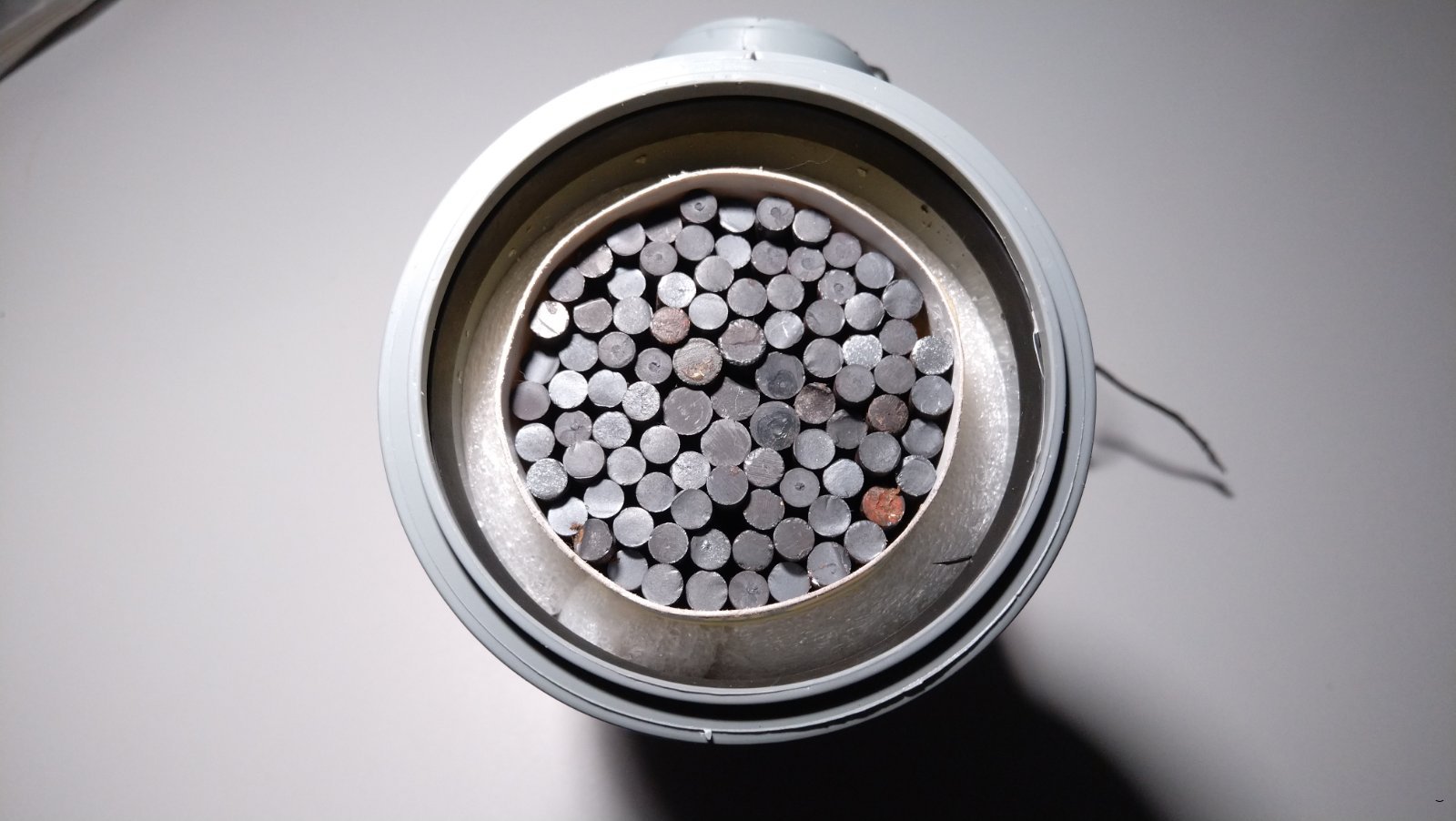

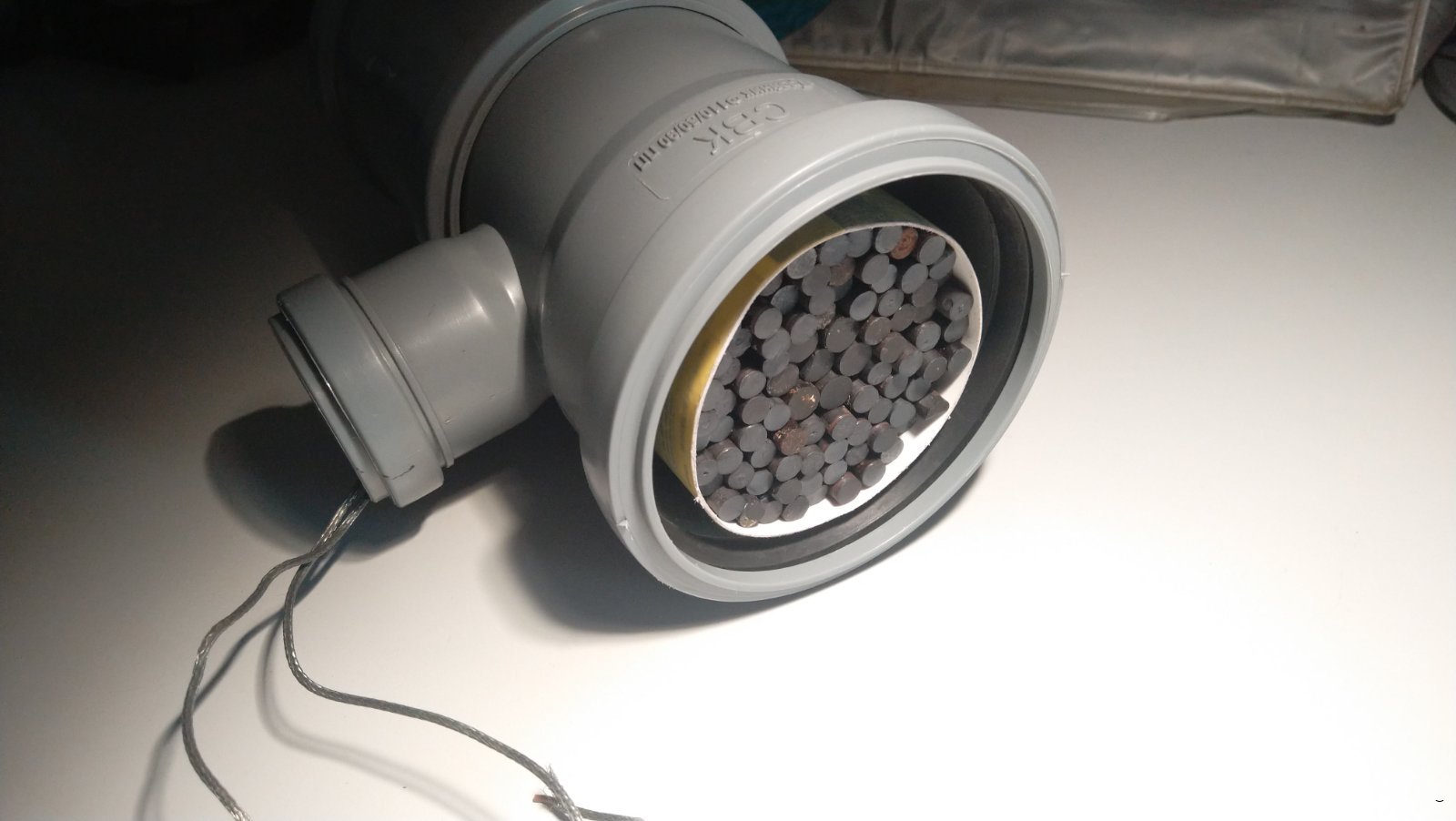

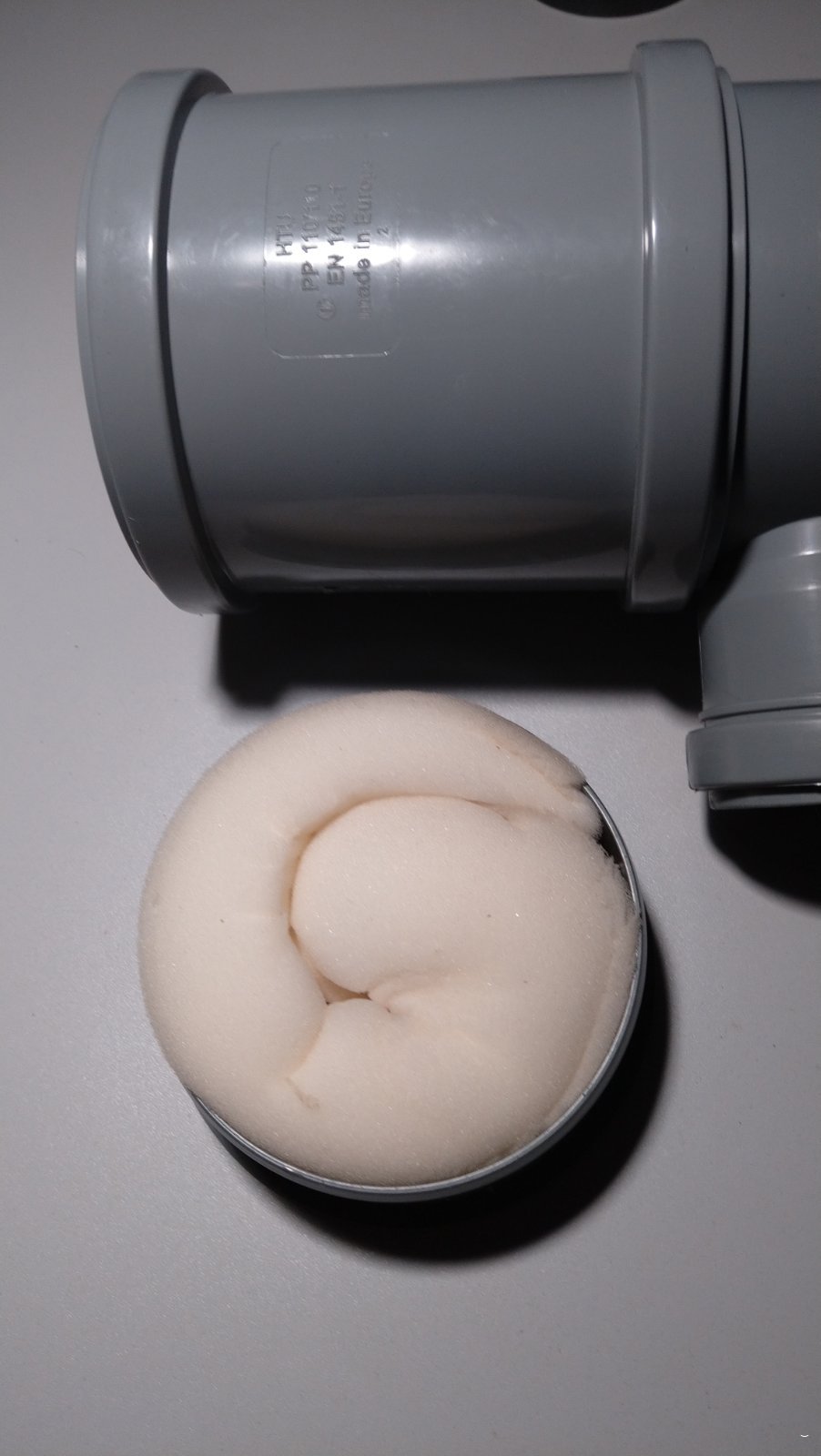

Для исключения перемещения катушки внутри корпуса, концентраторы поля уплотнены по всему диаметру твердым упаковочным поролоном, а заглушки обычным мягким со стороны ферритовых сердечников:

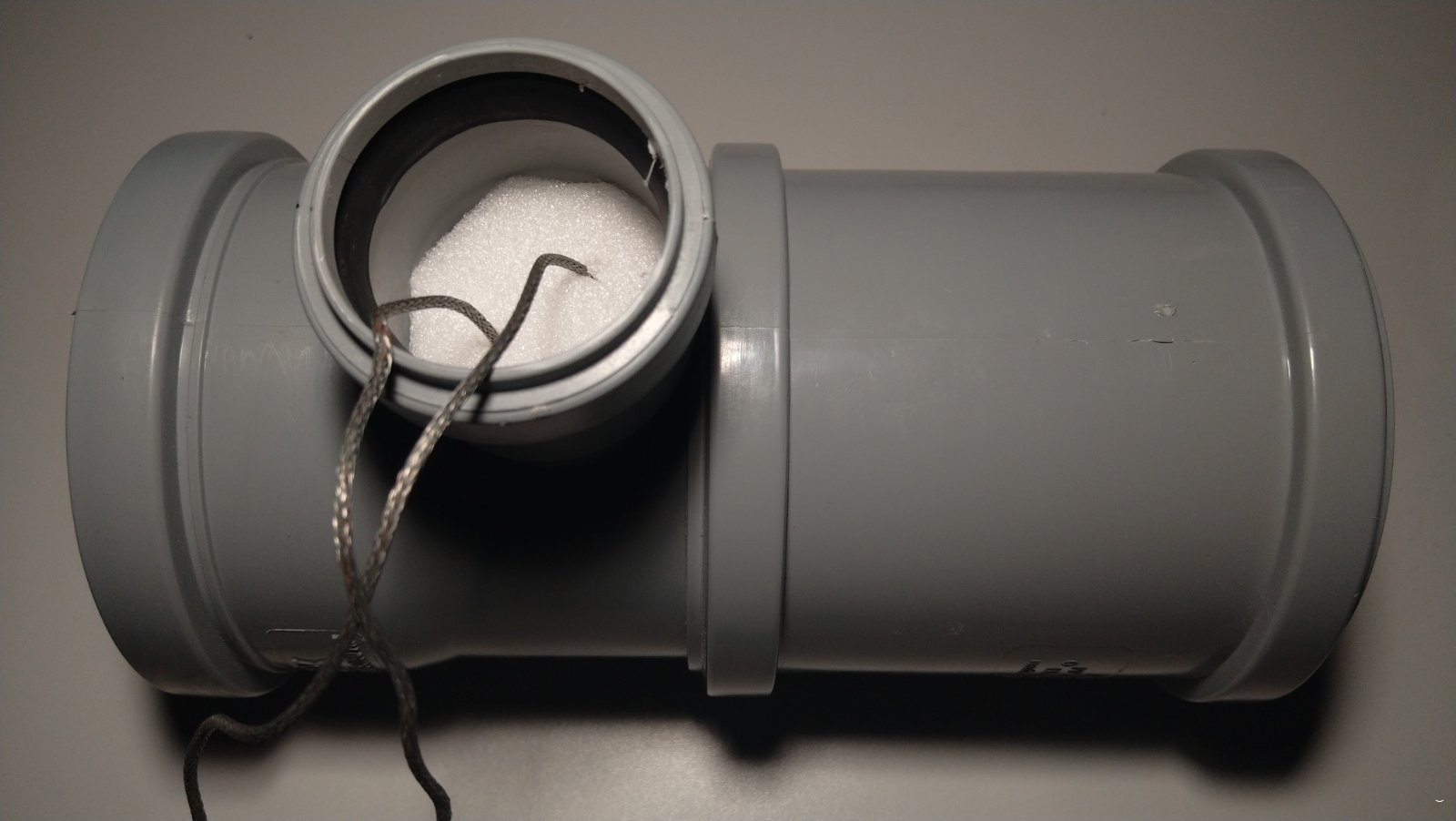

Экранированные провода от катушки контура выведены в среднее отверстие разветвителя для дальнейшего подключения конденсатора переменной емкости:

Продолжение следует …
