Ферритовый материал.

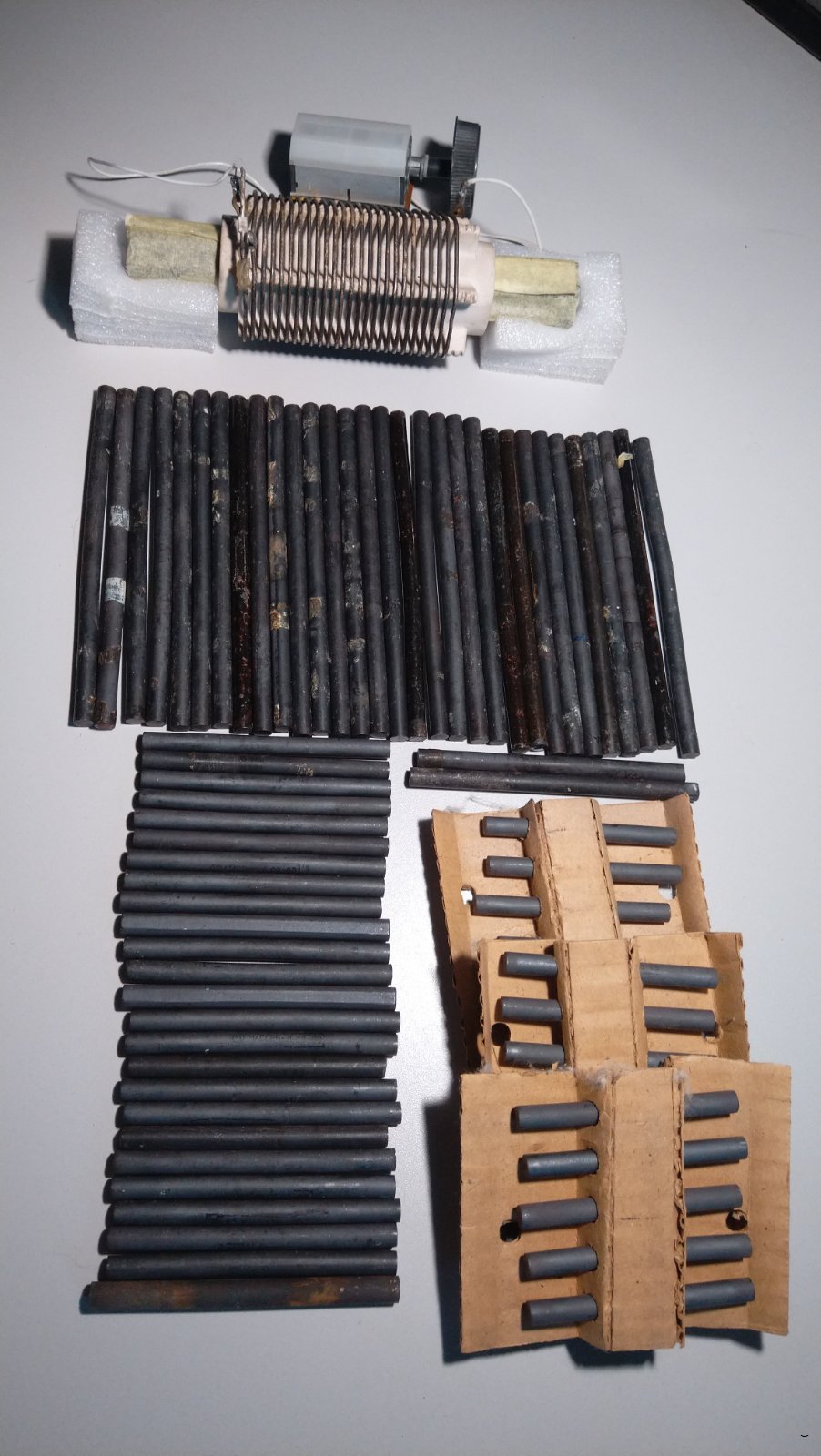

Для изготовления концентраторов поля FSL-антенны использую остатки и отбраковку ферритовых стержней марки 400НН и диаметром 8 мм от прошлых конструкций:

Для сохранения минимального размера антенны ширина концентраторов поля в моем случае должна быть 4 см +/-.  Поэтому необходимо было материал порезать на маленькие кусочки.

В интернете просмотрел разные варианты резки феррита и выбрал тот, что с помощью дрели и надфиля в качестве режущего инструмента. Но на проверенной практике лучше подошел использованный тонкий диск от болгарки. С его помощью можно легко сделать тонкий пропил и в нужном месте на малых оборотах дрели:

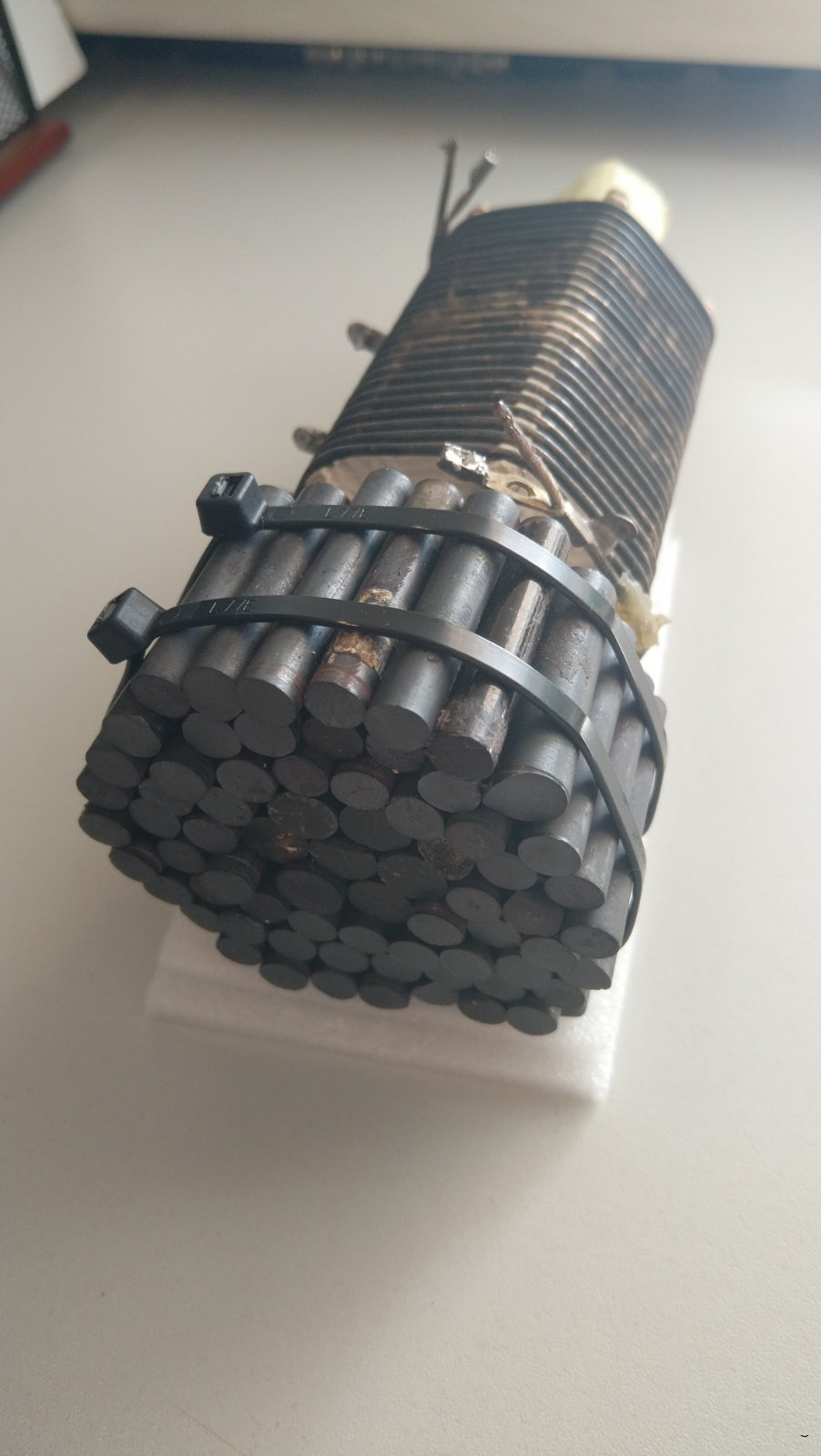

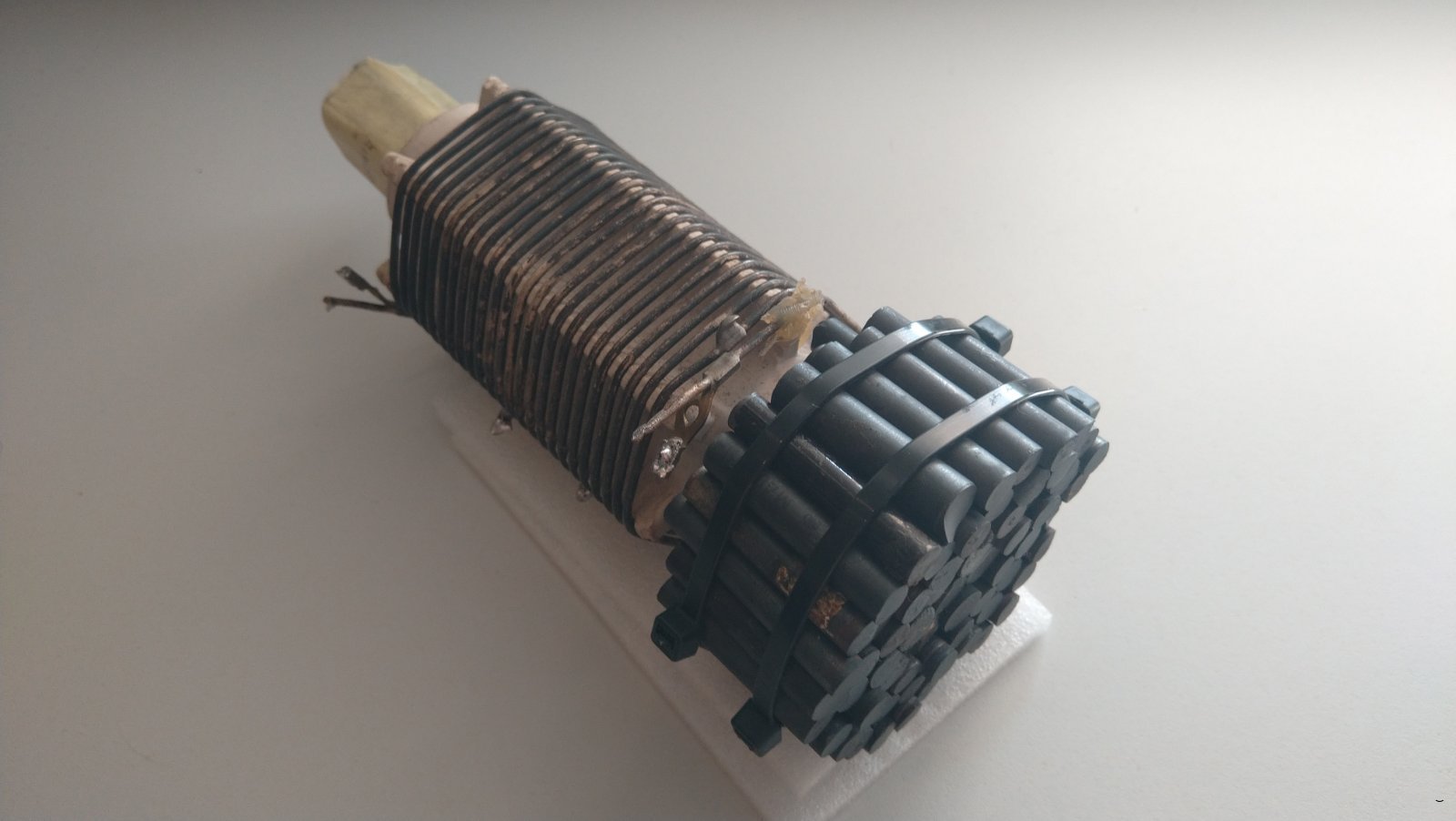

Первый полученный таким способом концентратор поля:


Продолжение следует…
