FSL антенна

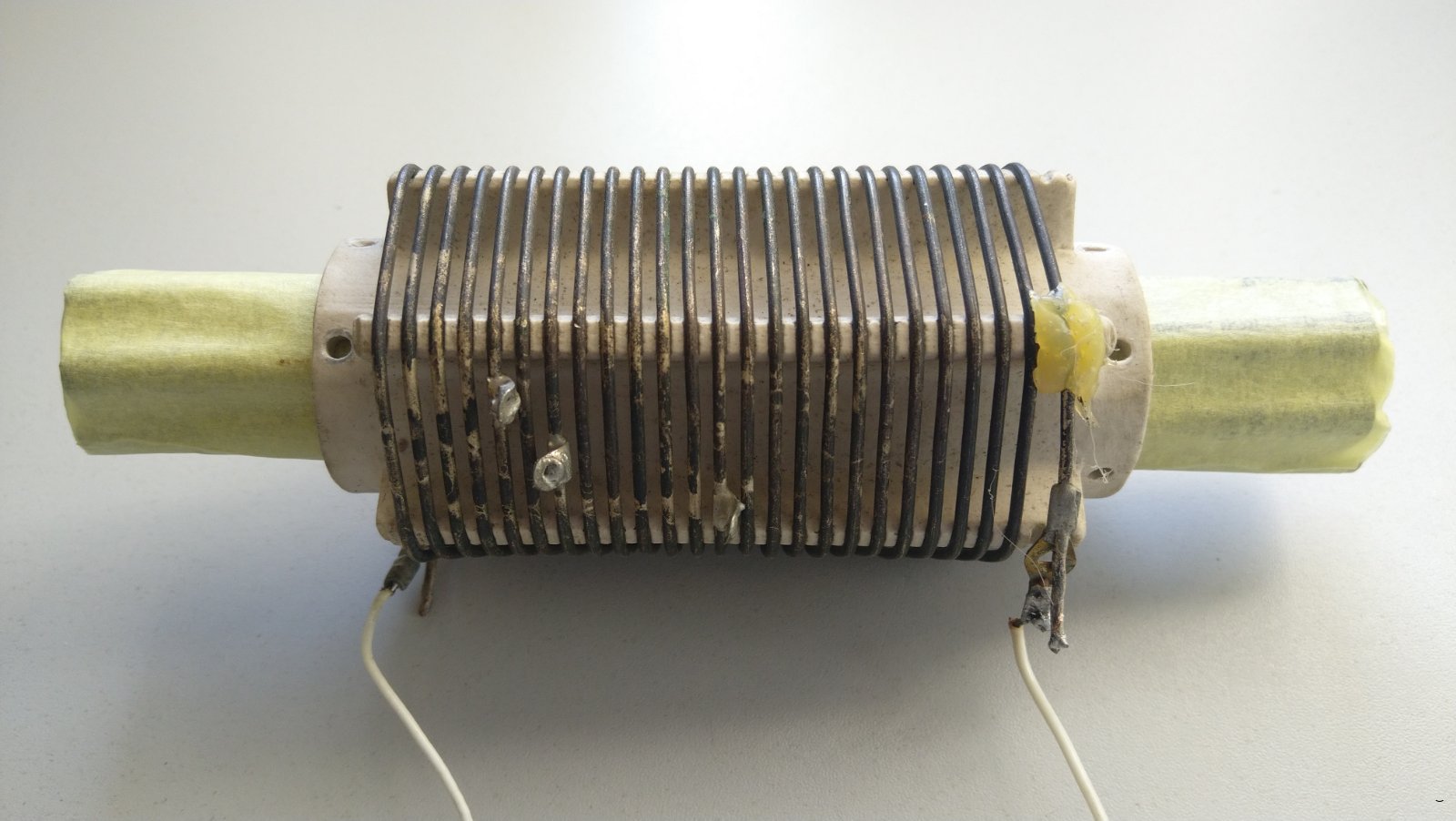

Очень хороший мой знакомый нашел для меня промышленную катушку индуктивности высокого качества. Она компактная: 12 см длиной и 6 см в диаметре. Во внутрь фарфорового каркаса есть возможность поместить 7 стандартных ферритовых стержней диаметром 10 мм марки 400НН:

Была задумка использовать ее для построения ферритовой антенны КВ диапазона на участок 5000 – 8000 кГц. Но после проверки на измерителе добротности планы изменились. Используя все витки катушки и КПЕ измерителя до 450 пФ полоса пропускания будущей антенны получилась 700 – 2000 кГц с высокой добротностью до 100 единиц. Если использовать меньше витков можно «уйти вверх» по частоте но с ощутимой потерей добротности контура. Так на желаемом участке она составила 20-50 единиц.

Поэтому имея такие компактные размеры и высокие показатели по добротности появилось желание попробовать построить из этой катушки FSL антенну (ферритовую антенну с индуктивной связью с ферритовой антенной приемника).

Продолжение следует …
